經常有人會疑惑cad里面的箭頭怎么畫。有點人可以會用直線畫好箭頭后直接在在三角號里面填充顏色。那樣的話畫好的箭頭不是一個整體，修改的時候都很麻煩。那么cad中如何整體地畫直線箭頭，又如何畫有彎曲方向的彎曲箭頭。用這種方法畫好的箭頭又如何進行修改呢？下面小編就來分別介紹一下。

一、直線箭頭

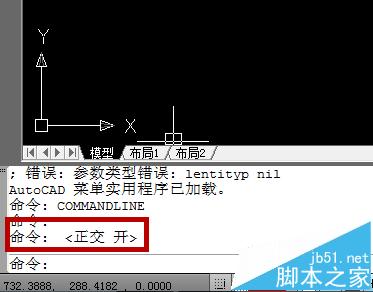

1、首先打開cad，因?yàn)楫?huà)的是直線箭頭，這里小編建議大家先把“正交”打開，如圖所示，點擊下方的直角符號，命令欄會提示<正交 開>

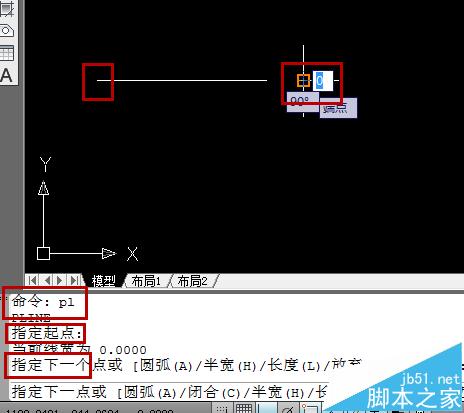

2、然后我們輸入“pl”命令，回車，在cad中確定起點，然后再確定下一點，即線段的端點（這一步其實就是話箭頭的直線部分，cad直接話直線段即可）

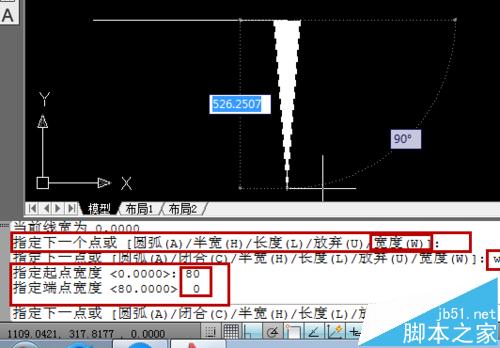

3、畫完直線，我們?cè)?ldquo;指定下一點”中選擇“w”，輸入“w”，回車，然后指定兩個端點的寬度，輸入“80”，回車，再輸入“0”，回車即可，如圖所示

4、然后回到畫圖界面，左右拉伸選定箭頭的長短，用鼠標確定箭頭的端點，最后點“Enter”鍵就完成直線箭頭的繪制

二、彎曲箭頭

1、彎曲箭頭的繪制，這里不用開“正交”命令，直接輸入“pl”命令，回車，在cad中確定起點，這時不能急著定第二個點，因?yàn)槲覀儺?huà)彎曲箭頭，所以在下方的“指定下一點”,我們要選擇"A”

2、緊接上一步，輸入a，回車，然后指定圓弧的下一點，確定圓弧點后，看到下方命令欄中，我們要選擇"w"

3、緊接上一步，輸入w，回車，然后指定兩個端點的寬度，輸入“50”，回車，再輸入“0”，回車即可，如圖所示，最后用鼠標確定箭頭的端點，點“Enter”鍵確定

4、這樣彎曲箭頭就繪制好了

三、箭頭的修改

1、這里小編就以彎曲箭頭的修改為例，選擇我們繪制好的彎曲箭頭，選中后會有藍色正方形，這里以最上面一個為例，

2、用鼠標選中并一直按住鼠標，這時藍色框框會變成紅色，一直按住鼠標并拖動到我們要?jiǎng)觿?dòng)的位置，如圖所示紅色繪制

3、放開鼠標已經修改成功了

注意事項：

1、上面兩種繪制還是有些區別，大家可以繪制一下。

2、上面步驟的數字，大家可以按繪圖需要輸入。
