用cad三維旋轉命令畫花瓶教程。

1、打開autoCAD，視圖——前視

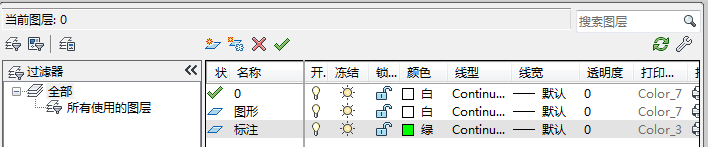

2、新建圖層。LA——空格——新建圖形圖層與標注圖層

3、畫一個長100mm，高300mm的矩形。REV(矩形)——空格——用鼠標左鍵點一個，松開左鍵再拖一下鼠標——輸入 100,300——矩形畫好。再沿上下邊的中點畫一條直線。L(直線)——空格——用鼠標左鍵點一下上邊的中心，再點一下下邊的中點——空格——直線畫好

4、如圖畫一條樣條曲線。SPL(樣條曲線)——空格——在矩形右上頂點點擊第一點，然后如圖彎曲點3點，最后點矩形右下頂點——空格。若畫的不好，可以再調整樣條曲線的各個點

5、將樣條曲線向左偏移3mm。O(偏移)——空格——輸入3——選擇樣條曲線——再此線的左邊點一下

6、將矩形分解。X(分解)——空格——選擇矩形——空格。再將矩形的下邊向上偏移5，再向上偏移3。O(偏移)——空格——輸入5——選擇下邊線——在此線的上邊點一下——空格(擊兩下空格)——輸入3——在此線的上邊點一下

7、如圖修剪多余的線條。TR(修剪)——空格——單擊鼠標右鍵——選擇要修剪的線條，再將其它多余的線條刪除，選擇要刪除的線條——E(刪除)——空格

8、倒圓角，F(倒圓角)——空格——R(輸入圓角半徑)——1.5——選擇要倒圓角的兩邊線——空格——再選擇要倒圓角的兩邊線——空格——直到倒完

9、將些圖形面域。REG(面域)——空格——框整個圖形——空格

10、將此面域圖形沿左邊中線旋轉。REV(旋轉)——空格——選擇圖形——空格——點中線上端點與下端點——空格

11、轉概念視覺樣式。SHA(視覺樣式)——空格——C(概念)——空格，動態觀察，3DO(動態觀察)——空格——按住鼠標左鍵，拖動觀察，花瓶畫好了
