CAD中可以繪制圖形和符號，該怎么繪制角鋼呢？下面我們就來看看詳細的教程。

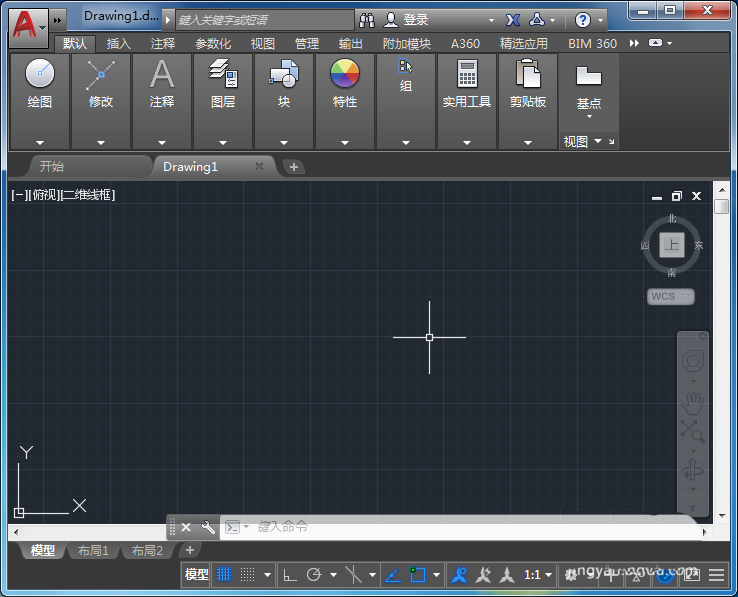

1、打開CAD這款軟件，進入CAD的操作界面如圖所示：

2、在該界面內找到直線命令，如圖所示：

3、使用直線命令畫出角鋼的外邊輪廓，如圖所示：

4、在使用直線命令畫出角鋼的內邊輪廓并預留出拐角，如圖所示：

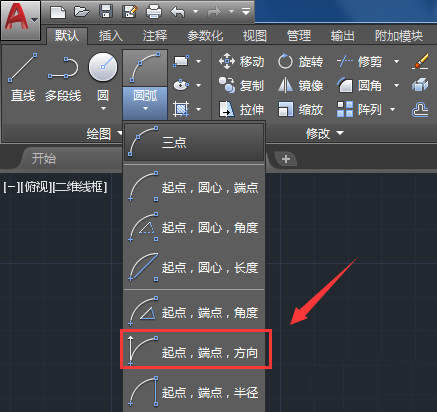

5、在工具區里找到圓弧選項，點擊圓弧選項在其子級菜單里找到起點、端點、方向選項，如圖所示：

6、選擇起點、端點、方向選項，在圖中拐角處畫出圓弧，如圖所示：

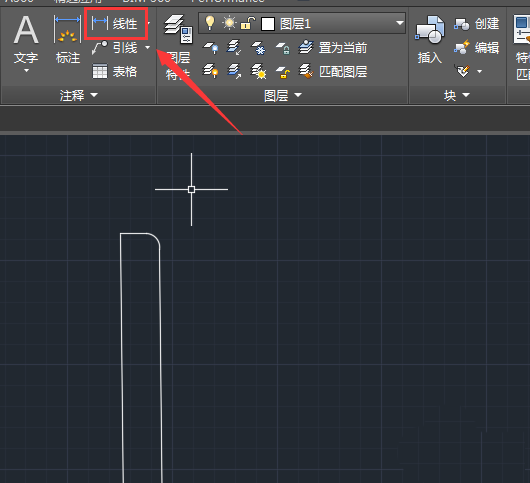

7、畫好角鋼之后，在上面找到線性標注選項，如圖所示：

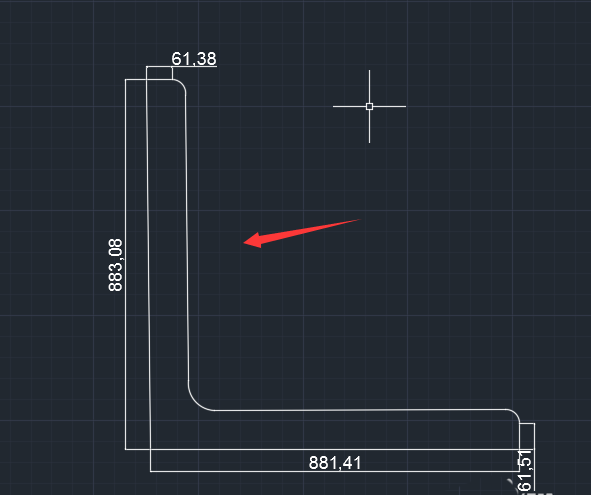

8、使用線性標注將角鋼直線部分全部標注上，如圖所示：

9、點擊線性標注選項，在其子級菜單里找到半徑標注選項，如圖所示：

10、選擇半徑標注選項，將角鋼的圓弧部分標注上這樣我們的角鋼就畫好了，如圖所示：

以上就是cad繪制角鋼的教程，希望大家喜歡，請繼續關注武林網。
