cad圖紙中中的視口框的線條是可以隱藏的,該怎么隱藏呢?下面我們就來看看詳細的教程。

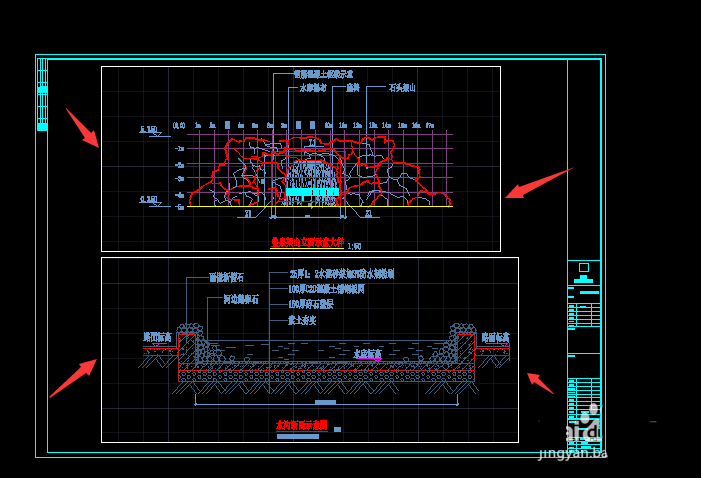

1、如圖所示,這是一張在CAD布局里面排版好的圖紙

2、選中視口框的線條,把他們放到同一個圖層中

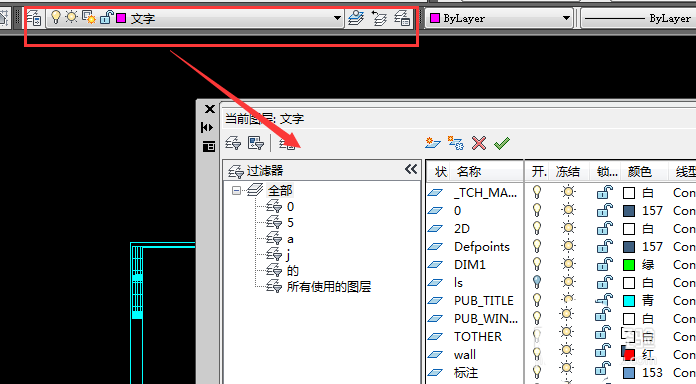

3、點擊【格式】-【圖層】或者直接點擊圖層圖標,打開圖層設置界面

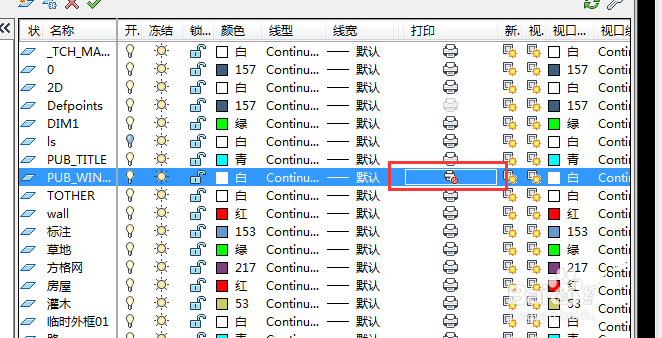

4、在圖層設置界面中把視口方框線的圖層設置不可打印,如圖所示。就可以完成操作。

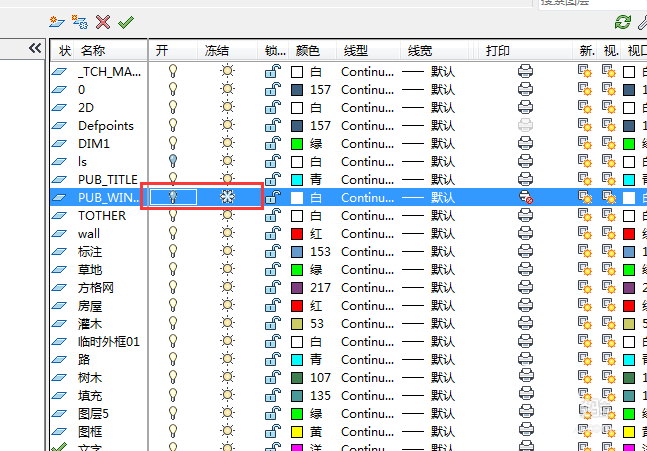

5、把視口方框線的圖層關閉或者凍結,也可以達到同樣的效果。

6、把視口的方框線直接放到系統的【defpoints】圖層,打印時也不會顯示方框線。

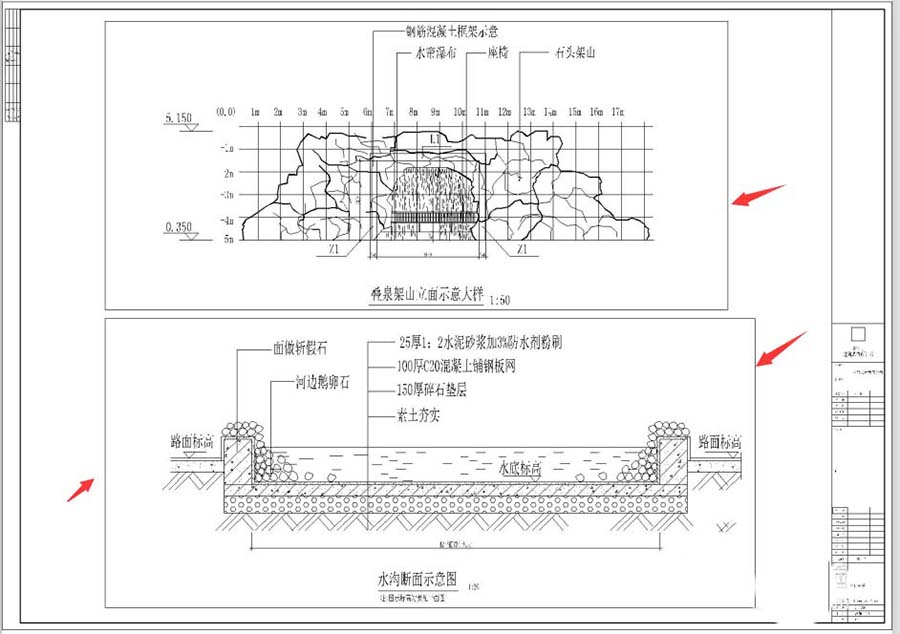

7、設置結束,現在得到的沒有顯示視口方框線的圖紙如圖所示。

以上就是cad布局視口線框隱藏的教程,希望大家喜歡,請繼續關注武林網。
