香煙是生活中男人的摯愛，看著他們孜孜不倦的一支接著一支的抽著，吞吐著煙圈，女人們往往總是說“有什么好抽的呢！”。今天，我們就通過3dmax9.0來模擬香煙煙絲飄動的效果吧……

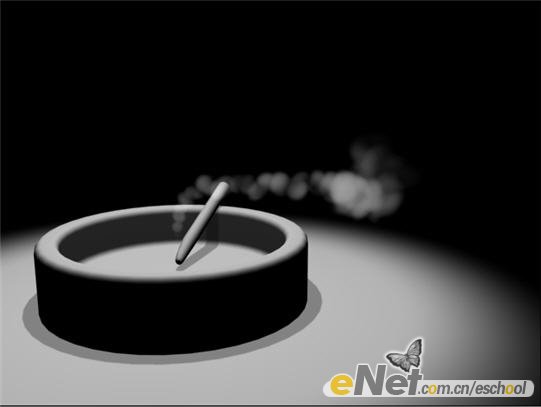

先看一下最終效果：

一、繪制實體

1、啟動3dmax9.0，點擊“創建”命令面板中的“圖形”按鈕，進入其創建面板，點擊“線”按鈕，在左視圖中繪制一線條line01，如圖1所示。

2、進入“修改”命令面板，在“修改器列表”下拉框中選擇“車削”項，點擊方向y，對齊為最小，調整參數值，產生煙灰缸實體，如圖2所示。

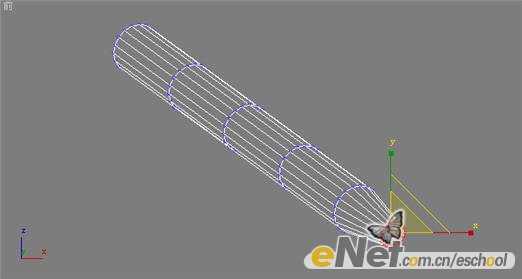

3、點擊“創建”命令面板中的“幾何體”按鈕，進入其創建面板，點擊“圓柱體”按鈕，在視圖中繪制一圓柱體cylinder01，并進入“修改”命令面板，在“修改器列表”中選擇“編輯網格”項，調整前端的頂點，作為煙的實體，形狀如圖3所示。

|||

4、調整cylinder01和line01的相對位置，如圖4所示。

5、按ctrl＋c鍵產生攝影機視圖，點擊“創建”命令面板中的“幾何體”按鈕，進入其創建面板，點擊“長方體”按鈕，在視圖中繪制一box01，作為煙缸的地面，并適當調整其大小，如圖5所示。

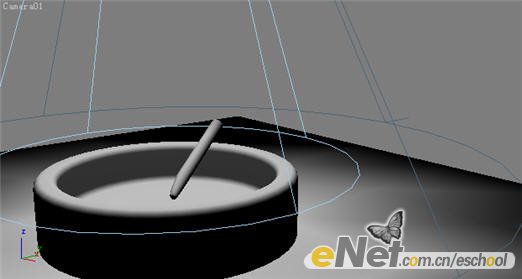

6、點擊“創建”命令面板中的“燈光”按鈕，進入其創建面板，單擊“自由聚光燈”按鈕，在視圖煙缸的頂部放置一盞聚光燈spot01，并開啟它的陰影效果。如圖6所示。

7、點擊“創建”命令面板中的“幾何體”按鈕，在下拉框中選擇“粒子系統”項，在面板中單擊“超級噴射”按鈕，在視圖中添置一粒子系統superspray01，將它放置在煙頭的位置，如圖7所示。

8、因為要模擬煙霧的飄動效果，因此點擊“創建”命令面板中的“空間扭曲”按鈕，在面板中單擊“風”按鈕，在視圖中添加風wind01，并打開“參數”卷展欄，調整其值，如圖8所示。

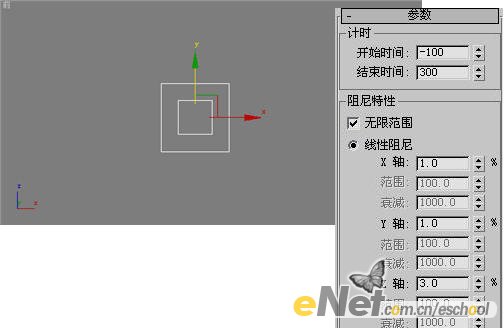

9、繼續在“空間扭曲”面板中操作，點擊“阻力”按鈕，在視圖中繪制一阻力drag01，如圖9所示。

|||

10、選中superspray01，點擊工具欄上的“選擇并鏈接”按鈕，然后選中cylinder01，建立父子關系。繼續選中superspray01，點擊“綁定到空間扭曲”按鈕，分別選擇視圖中的wind01、drag01。打開“基本參數”卷展欄，調整其參數，如圖10所示。

二、煙霧制作

1、點擊“渲染”菜單中的“環境”命令，打開窗口，在大氣卷展欄下，點擊“添加”按鈕，為效果添加afterburn項，如圖11所示。

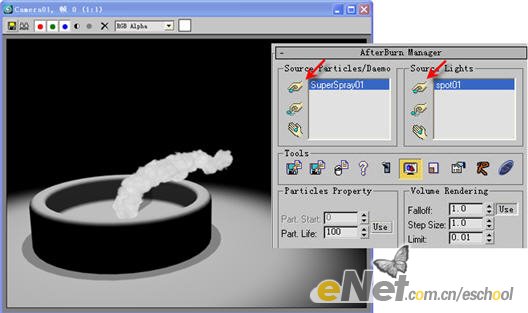

2、點擊“pick particles/daemons”按鈕，在視圖中選擇superspray01；點擊“pick lights”按鈕，在視圖中選擇spot01，點擊快速渲染，效果如圖12所示。

小提示：看到的煙霧效果不太真實，粒子尺寸太大了，需要調整其大小。

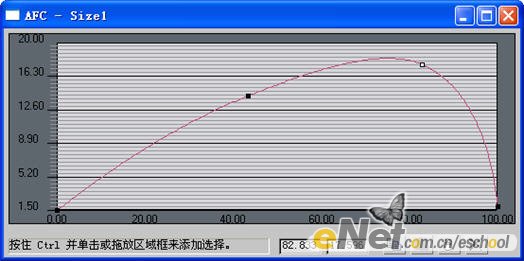

3、打開“particle shape/animation parameters”卷展欄，右鍵啟用afc，并調整高低值，如圖13所示。

小提示：煙霧由小變大，粒子的球形體積逐步變化，符合真實情況。接下來再改變下噪波參數值，使得煙霧濃度低一些。

4、打開“noise animation parameters”卷展欄，調整噪波的密度、大小、級別，如圖14所示。

5、點擊快速渲染，可以看到效果如圖15所示。

|||

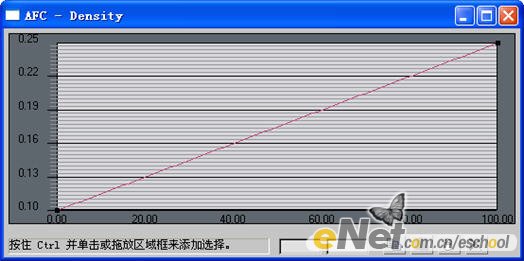

6、查看效果發現煙的效果很細小，需要再進行調整使得它看上去再厚重些，特別是在中間位置。打開“noise animation parameters”卷展欄，調整它的高值為0.25，點擊afc打開密度窗口，如圖16所示。

7、添加兩個點，并調整曲線的形狀，渲染可以看到中間增加些厚度，如圖17所示。

8、用同樣的方法，調整下“particle shape/animation parameters”卷展欄中的球體的半徑大小afc，并調整auto stretch為32，這將根據粒子的運行速度自動測定其變化體積，如圖18所示。

9、打開“afterburn manager”卷展欄，在“rendering type”欄下選擇“octane shader”項。在“noise animation parameters”卷展欄下，調整hi threshold值為0.5，lo threshold為0.1。

10、打開“illumination/shading parameters”卷展欄，調整煙霧周圍環境的顏色為淺藍色調，點擊“ambient color”顏色按鈕，調整紅藍綠值為25、75、50。

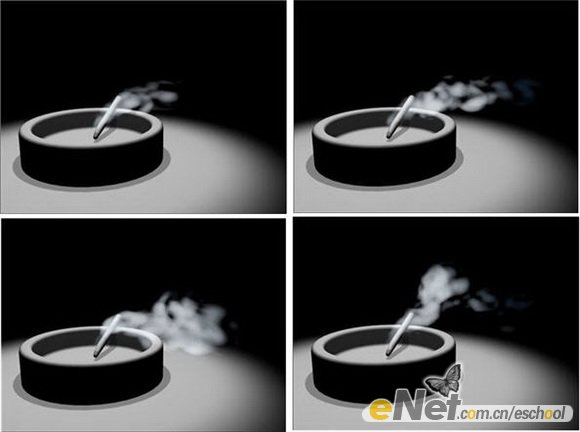

11、最后選擇聚光燈，在陰影的啟用欄下，選擇“ab ray trace shadow”項，最終拖動時間滑塊，看到不同時間處的效果如圖19所示。

12、將時間滑塊推到最后一幀處，點擊快速渲染，效果如圖20所示。
