今天和大家分享proe的裝配體指定視圖方向怎么導入CAD的教程

軟件名稱：AutoCAD 2015(cad2015) 64位 免費簡體中文版(附安裝方法)軟件大?。?.62GB更新時間：2014-08-28

1、首先，雙擊打開或者右鍵選擇打開proe5.0軟件，使用其他版本的軟件或者core都能使用該教程；然后，新建一個實體文件，使用缺省，點擊確定。

2、舉例創建實體，我們先使用一個拉伸的命令創建實體，該實體可當作是一種裝配體，不影響該教程。

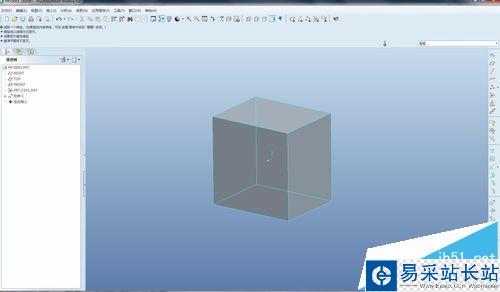

3、這一步是該教程的關鍵一步：調整好符合你視圖的方向后，根據圖中的紅色圈圈的圖標來定方向，類型為動態定向，然后點擊保存視圖，輸入一個視圖名稱，比如33，依次點擊保存確定。

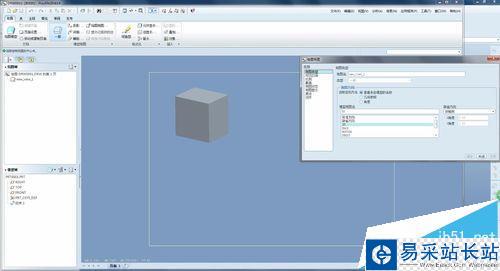

4、新建一個繪圖，模板自定義選取即可，選擇空，選擇A4格式也可以。

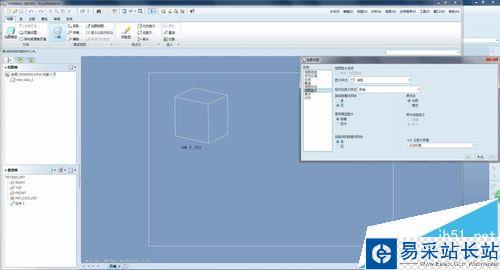

5、點擊一般創建普通視圖，選擇上述我們所保存的視圖，即33視圖，然后選擇選擇消隱，點擊確定，如下圖所示。

6、接下來就是保存了，文件--保存副本，選擇dwg格式，即CAD的常用格式后綴名，彈出的對框框默認即可，點擊確定或者按中鍵確定。

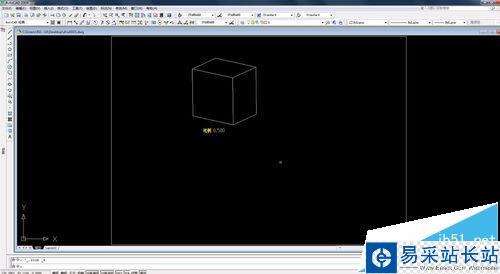

7、我們可以打開我們的CAD來查看我們的視圖，一般來說就會在那里繪制輪廓尺寸即可。
