用SketchUp做好模型后經常需要導入cad進行修改，尤其是做建筑立面的時候。但是直接導出的dwg文件基本上都是斷線，修改起來非常不方便。那么如何處理這種情況呢？

軟件名稱：Sketchup Pro2014 for Mac v14.0.4899英文特別版 蘋果電腦版軟件大小：124.4MB更新時間：2014-08-01

一、導出dwg文件

1、打開做好的SketchUp模型

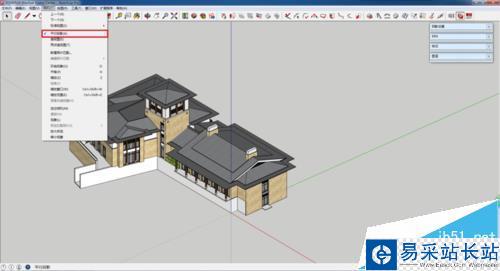

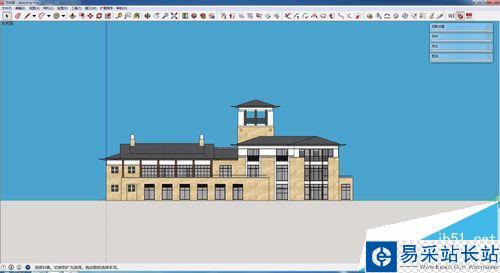

2、將視圖調整為平行投影，并選好要導出的立面角度

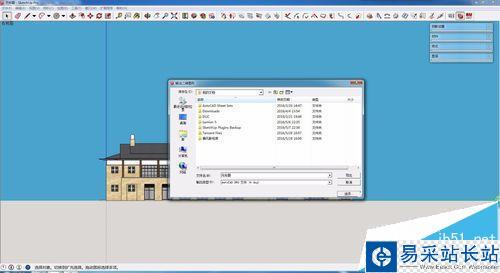

3、在工具欄依次選擇“文件-導出-導出2D模型”，并選擇dwg格式。

4、調整導出樣式，“顯示延長線”這一條一定不要勾選

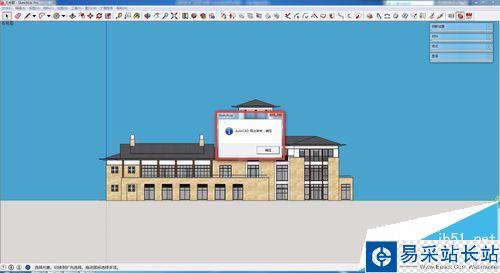

5、dwg格式導出成功。

二、調整dwg文件

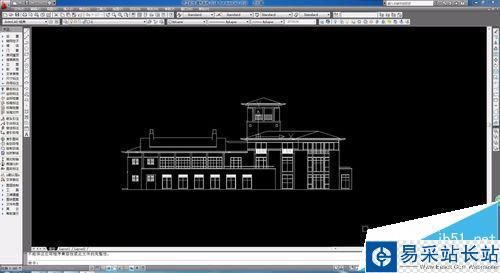

1、用天正將剛剛導出的dwg文件打開

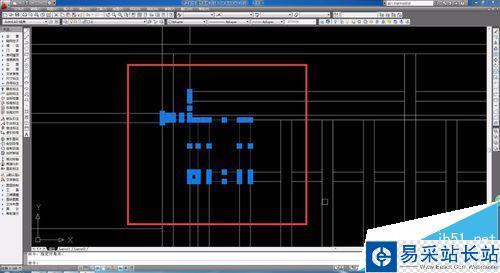

2、放大局部可以看見，導出來的全部都是斷線，每個線段交點都是斷開的。

3、全選dwg文件，并輸入快捷鍵“XCCX”即“消除重線”，下方動態線示欄會顯示線段由多少條變?yōu)槎嗌贄l。

4、放大局部可以發現，之前的斷線都已經連接好了。有一些個別情況需要自己另行處理，但90%以上都是完好的線段。
