iPad Air 2和iPad Mini 3是蘋果近日發布的兩款新一代平板電腦，如今已經正式上市。其中iPad Air 2升級幅度最大，搭載新一代蘋果A8X三核處理器，性能相比上一代iPad Air提升40%以上，另外機身厚度僅6.1mm，是迄今為止全球最薄平板，除此之外，還加入了與iPhone6一樣的指紋識別Home鍵和土豪金配色，是目前全球最好的平板電腦。作為世界上最輕薄最強平板電腦，其內部做工如何？下面我們通過深入的iPad Air 2拆機圖評測，來看看全球最薄最好的平板電腦是如何煉成的。

iPad Air 2做工如何 iPad Air 2拆機圖評測

配置方面，iPad Air 2搭載了新一代蘋果A8X三核處理器，運行2GB內存，16GB/32GB/64GB三種存儲版本，擁有前置120萬像素/后置800萬像素攝像頭，運行全新的iOS8系統，擁有Wifi版和4G（4G三網通)兩種網絡版本，售價3588元起。

正面外觀

iPad Air 2采用9.7英寸2K視網膜級超清屏，機身尺寸僅240 x 169.5 x 6.1mm，機身厚度僅6.1mm，比蘋果新一代iPhone6還薄，是迄今為止全球最薄平板電腦，機身厚度僅437g，主打極致輕薄。

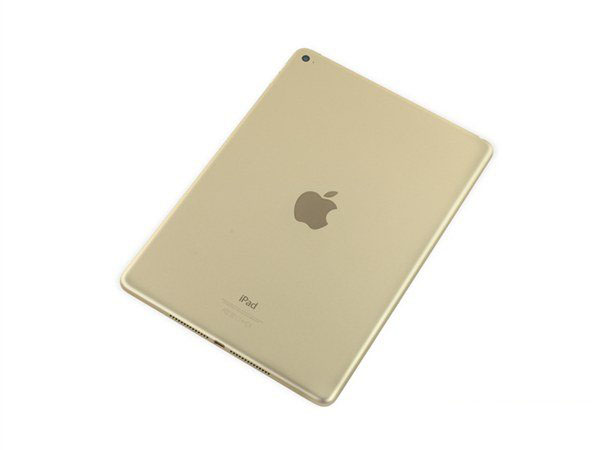

本次我們拆機的是土豪金色iPad Air 2,這也是蘋果新一代iPad才新增有的顏色，其采用了鋁合金機身設計，機身背面底部還印有版本號，總的來說，新一代iPad Air 2輕薄且時尚。

6.1mm全球最薄平板電腦

相關鏈接：【iPad Air 2和iPad Mini 3哪個好 iPad Air2對比Mini3區別】

iPad Air 2最大亮點在于擁有6.1mm極致輕薄機身，并配備比上一代iPad Air性能提升40%提上的A8X處理器，同時還加入了和iPhone6一樣的Touch ID（指紋識別）Home鍵以及土豪金配色，另外極致輕薄機身后置攝像頭還沒有凸起，設計上可謂非常精湛，其內部做工如何呢？下面我們馬上揭曉。

點贊！iPad Air 2攝像頭并沒凸起

iPad Air 2拆機依然十分困難，拆機需要從屏幕開始，并且拆機錢需要先預熱屏幕，然后再小心地撬，拆機上非常容易損壞屏幕，如下圖所示。

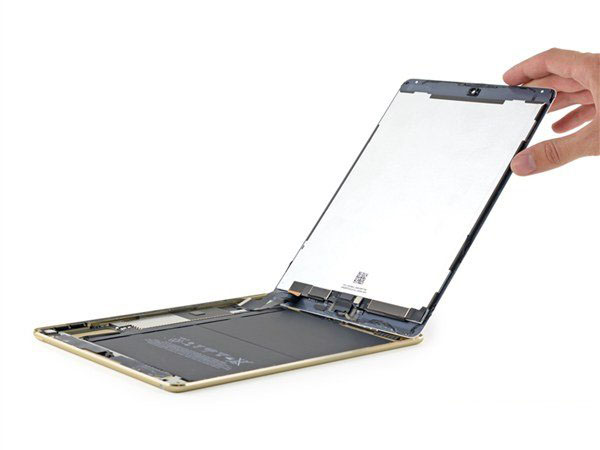

iPad Air 2拆機從屏幕開始

iPad Air 2屏幕前面板是重新整合的，集成度非常高，因此拆卸難道也非常大，普通用戶，就不要去嘗試拆機，除非你是不想要了。

iPad Air 2屏幕面板與內部的主板排線位于機身底部，拆卸上大家一定要小心不要弄斷排線，如下圖所示。

iPad Air 2拆機注意屏幕排線

iPad Air 2加入了和iPhone6一樣的指紋識別Home鍵，Touch ID排線的設計和iPhone 6上挺像的，拆卸排線時需要小心。

Touch ID排線拆解

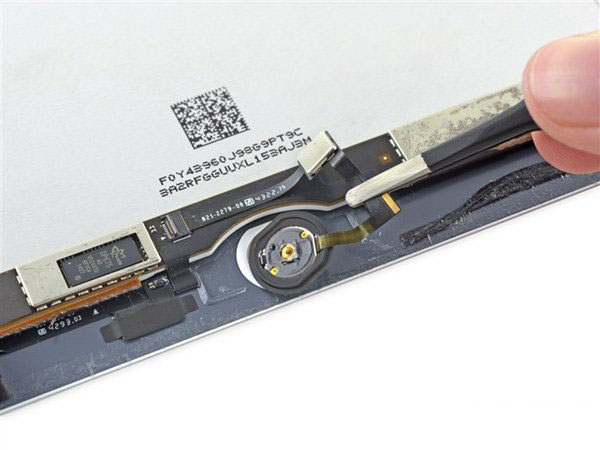

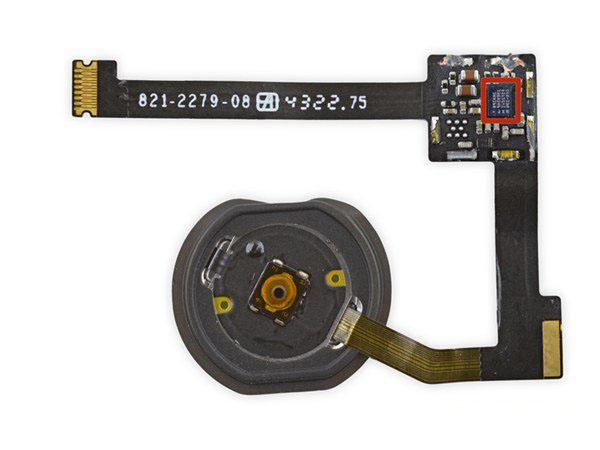

圖為拆卸下來的iPad Air 2指紋識別Home鍵模塊特色，紅色紅色框內就是NXP半導體提供的8416A1 Touch ID指紋傳感器，就在排線上。

在拆卸下來的iPad Air 2屏幕前面板上，我們發現有兩顆芯片，其中橙色的是Parade Technologies DP675液晶驅動器，二黃色的是德州儀器TPS65143A LCD Bias芯片，如下圖所示。

接下來，我們先把容易拆卸的小部件，先拆卸下來，首先拆卸的是雙揚聲器，如下圖所示。

圖為拆卸下來的iPad Air 2雙揚聲器小喇叭特色，雙揚聲器可以帶來更為的音質感受。

圖為拆卸下來的iPad Air 2雙揚聲器特寫

接下來拆卸的是iPad Air 2前置攝像頭，其前置了120萬像素FaceTime HD攝像頭，滿足基本的自拍要求和視頻夠用了。

iPad Air 2前置攝像頭拆解

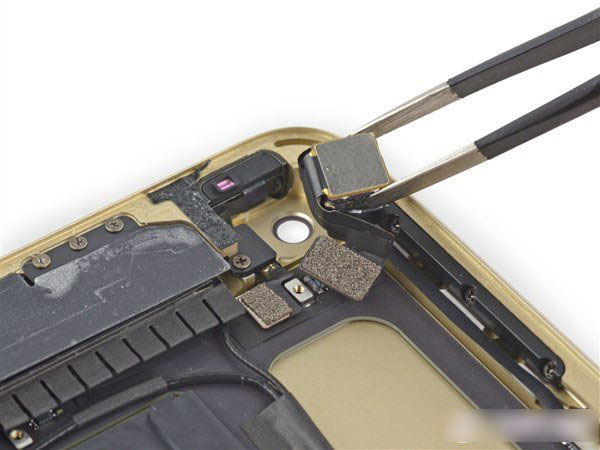

再下來，我們將后置的800萬像素iSight攝像頭也拆卸下來，如下圖所示。

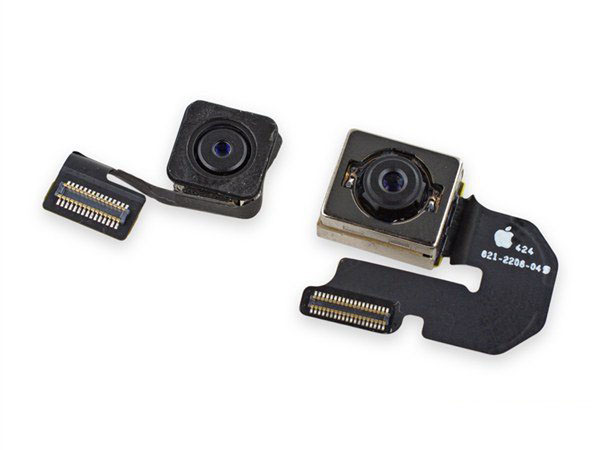

下圖為拆卸下來的iPad Air 2前后雙攝像頭特寫，其外觀和手機上的攝像頭有所不同，另外上一代iPad Air內部攝像頭也有所不同。

圖為拆卸下來的iPad Air 2雙攝像頭特寫

圖為iPad Air 2耳機接口特寫，其和上一代產品基本沒有區別。

圖為拆卸下來的iPad Air 2小模塊特色，耳機、前置攝像頭主要安裝在這個小模塊上。

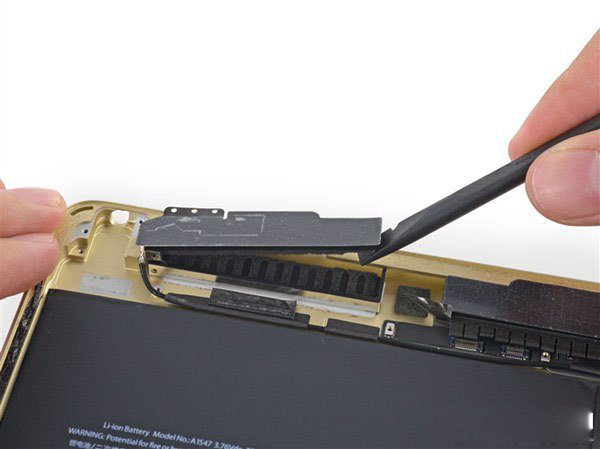

圖為iPad Air 2天線模塊拆解圖賞，其Wifi天線轉移到了機身頂部，估計信號更好一些，很好奇，不知道4G版的內部天線會如何處理。

圖為iPad Air 2天線模塊拆

圖為拆卸下來的iPad Air 2內部Wifi天線特寫。

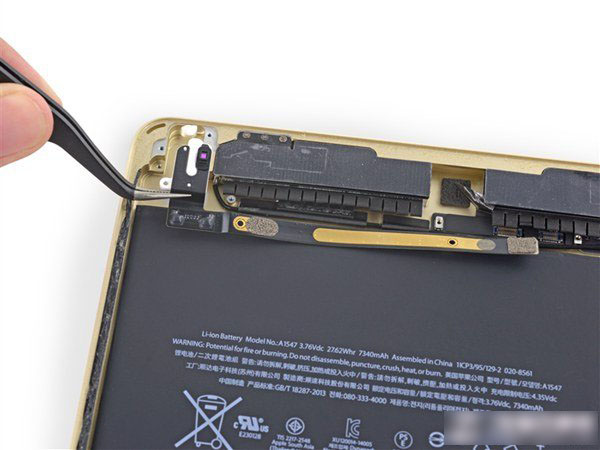

接下來我們繼續將兩個麥克風、電源按鍵燈小部件拆卸下來，如圖所示。

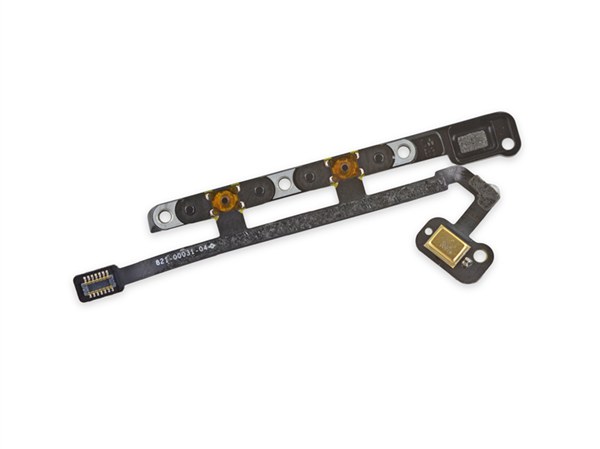

iPad Air 2第二個麥克風，以及共用一條排線的兩個音量鍵,如下圖所示。

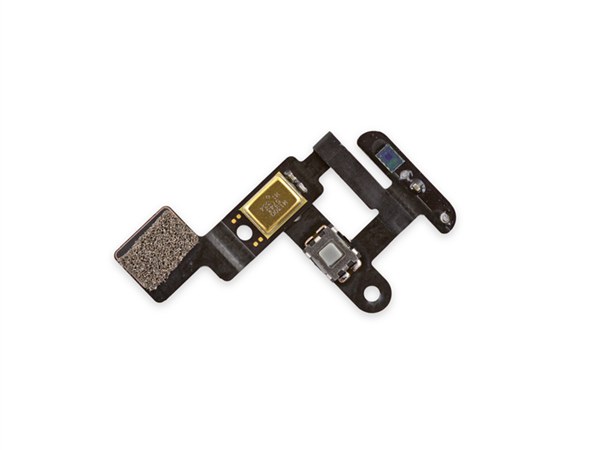

圖為拆卸下來的雙麥克風小模塊特寫。在電源鍵排線、音量鍵排線上分別可以看到M1300 5743 M1 334、M1300 5723 M1 334兩顆控制芯片。

圖為拆卸下來的土豪金iPad Air 2電源鍵特寫，電源鍵也是金色的，并配有邊框，感覺十分精致，如下圖所示。

圖為拆卸下來的iPad Air 2電源鍵特寫

拆卸到這里，我們依舊還無法拆卸主板，因為主板部分是粘貼在背面板上的，拆卸前還是需要得先加熱，軟化膠水之后，才可以開始拆解，如下圖所示。

圖為iPad Air 2主板拆解

加熱一段時間后，我們就可以慢慢的撬主板了，注意要小心地撬，如下圖所示。

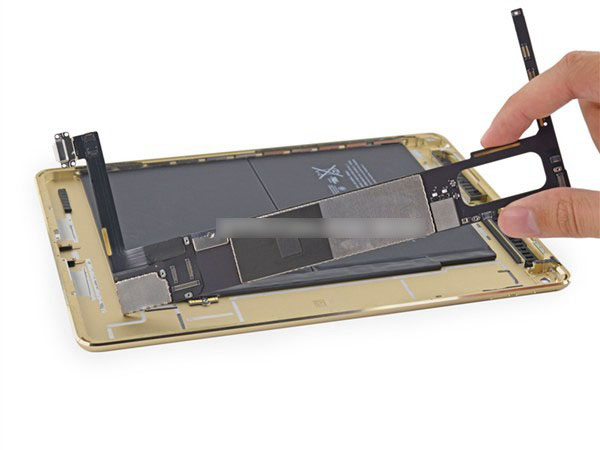

經過一番努力，iPad Air 2主板終于要拆解下來了，不過這里有個坑，Lightning排線是焊接在后殼上的，需要先斷開再拿主板。

iPad Air 2核心芯片主要位于主板正面，下面我們一起來相信認識下內部的芯片吧，如下圖所示。

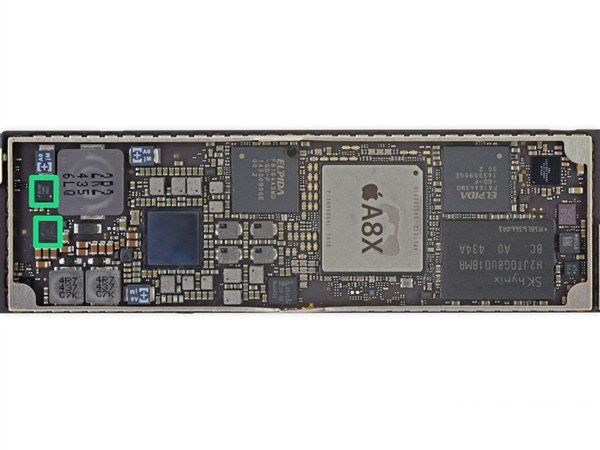

iPad Air 2主板正面芯片特寫

－  紅色：蘋果APL1012 A8X 64位三核心處理器 ；

－ 橙色：美光(爾必達) F8164A3MD 8Gb(1GB)內存顆粒，共兩顆，總計2GB；

－ 黃色：海力士H2JTDG8UD1BMR 128Gb(16GB) NAND閃存顆粒；

－ 綠色：NXP 65V10 NFC模塊 (iPhone 6/Plus上也是它)；

－ 藍色：蘋果(Cirrus Logic) 338S1213音頻編碼器；

－ 粉色：蘋果M8協處理器，其實是NXP LPC18B1UK Cortex-M3微控制器；

－ 黑色：Murata 339S02541 Wi-Fi模塊。

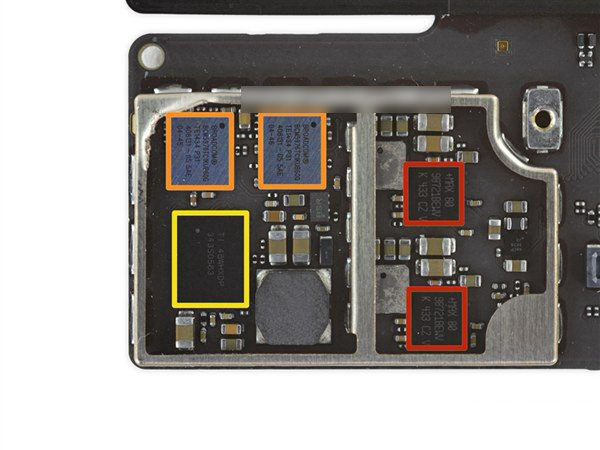

iPad Air 2主板正面的左側角落中還是可以看到屏蔽罩，拆開后，可以看小一些小模塊芯片，如下圖所示。

－ 紅色：Maxim Integrated MAX98721BEWV音頻放大器

－ 橙色：博通BCM5976數字轉換控制器

－ 黃色：德州儀器TI48WHXDP 343S0583

另外，主板正面的綠色框內是仙童半導體FDMC 6683、FDMC 6676BZ，iPad 2開始就一直存在，如下圖所示。

iPad Air 2主板背面由于是粘貼在后蓋上，背面顯得非常簡潔，基本看不到芯片，背面基本啥都沒，如下圖所示。

iPad Air 2主板背面特寫

拆機到這里，最后就只剩下電池沒有拆解了，因此接下來我們來看看電池的拆卸，如下圖所示。

iPad Air 2電池拆解

iPad Air 2電池依然是用膠水粘貼在背板上，拆卸前需要預熱后殼，拆卸上盡管不容易，但要比上一代iPad Air電池更容易拆卸一些，上一代iPad Air拆卸出電池后，基本是面目全非，而iPad Air 2拆卸出來的電池比較完整，并沒有變形。

圖為拆卸下來的iPad Air 2電池特寫，內置27.62Wh容量電池，由于機身厚度降低，其電池容量相比上代iPad Air的32.9Wh減小了16％，不過蘋果依然宣稱iPad Air 2續航時間可以達到10小時。

iPad Air 2電池特寫

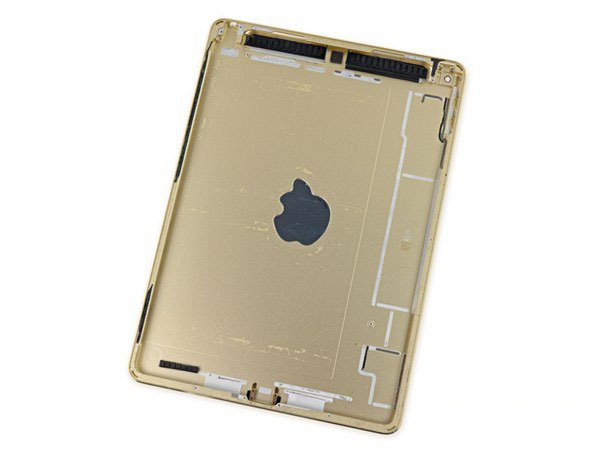

將最后的電池拆解出去后，內部就只剩下這個鋁合金框架了，如下圖所示。

iPad Air 2大卸八塊拆卸剩余的金屬框架特寫

iPad Air 2拆機到此基本就結束了，能拆卸的我們基本都是大卸八塊的拆解，最后來樣張iPad Air 2拆機元件全家福吧，如下圖所示。

iPad Air 2拆機總結：

通過以上拆機詳解可以看出，iPad Air 2拆機難度是非常大的，國外媒體給出的維修難度指數2（最容易是10），屬于極難維修級別，拆機很容易損壞屏幕，并且很難恢復。

iPad Air 2拆機維修指數2

iPad Air 2機身厚度僅6.1mm，能夠將眾多硬件融合在如此小的空間，做工工藝無意是具備全球領先水準的，從做工上看，iPad Air 2內部硬件布局非常緊湊，并且做工上非常講究，電池和主板都是粘貼在后蓋上，非常牢固。不足的地方，主要在于由于極致輕薄，內部基本無法采用螺絲固定，因此到處都是膠水固定，并且拆機可以下手的空間很小，拆機很容易損壞硬件，對于維修人員來說，修復非常困難，一旦壞了維修價格勢必非常昂貴。不過iPad Air 2做工扎實，質量上還是有保障。
