蘋果新Mac Pro內部做工如何?著名拆解機構iFixit對MacPro 2019進行了完全拆解，他們對Mac Pro的可修復性打分為9分，感興趣的朋友快來一起看看詳細的拆解過程吧。

iFixit拆解蘋果新Mac Pro內部構造詳細圖

配置方面，新款Mac Pro搭載最多達28個核心的工作站級Xeon處理器，配備1.5TB高性能內存系統、八個PCIe擴展槽，以及配備強大顯卡的圖形處理架構。此外，全新的Mac Pro引進的Apple Afterburner是一款顛覆傳統的加速卡，可同時播放三條8K ProRes RAW視頻流。價格方面，新款Mac Pro塔式售價47999元起，機架式售價則為51999元起。

拆解開始：

首先對新款Mac Pro來一手奶酪刨絲。

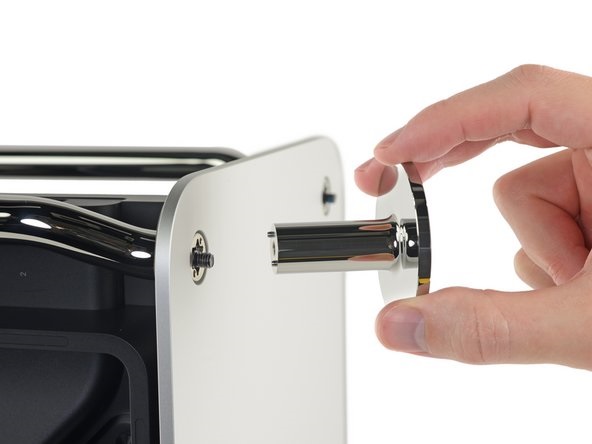

旋轉手柄，打開機箱

打開鎖扣，彈出內存蓋，取出內存條

拆下底盤

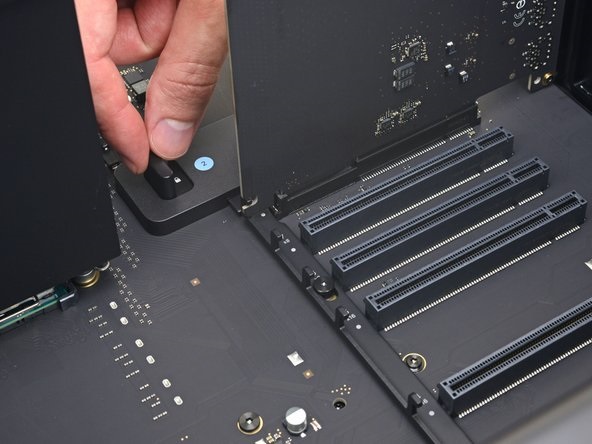

擰下I/O板的螺絲，打開PCIe的鎖扣

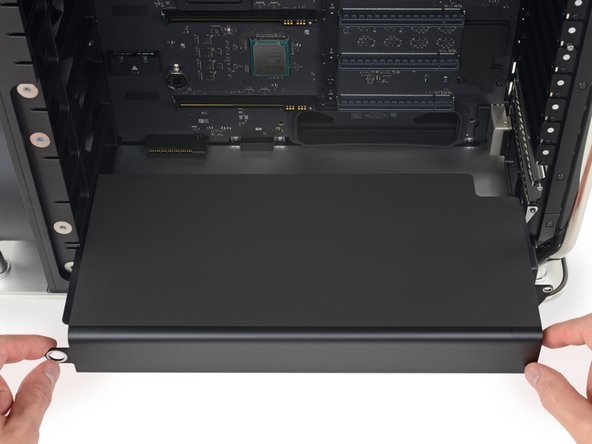

取出I/O板、視頻卡、電源

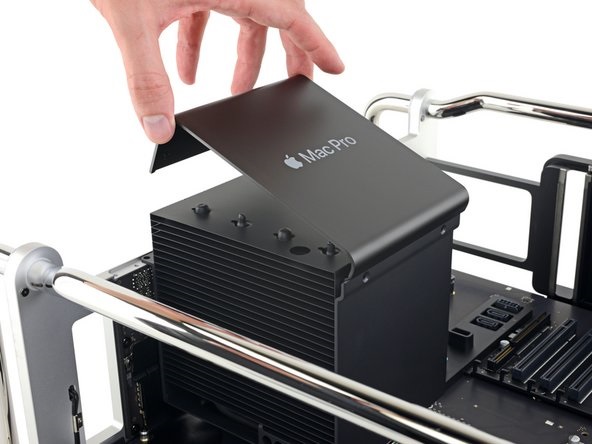

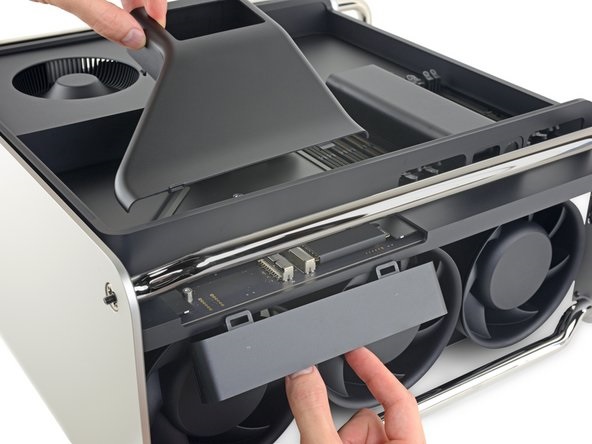

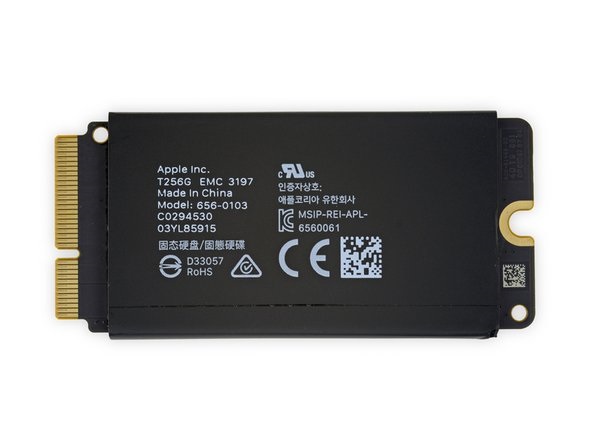

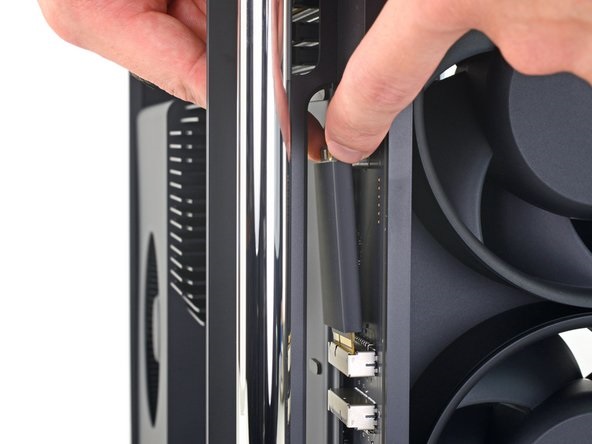

拿掉散熱外殼，取出SSD

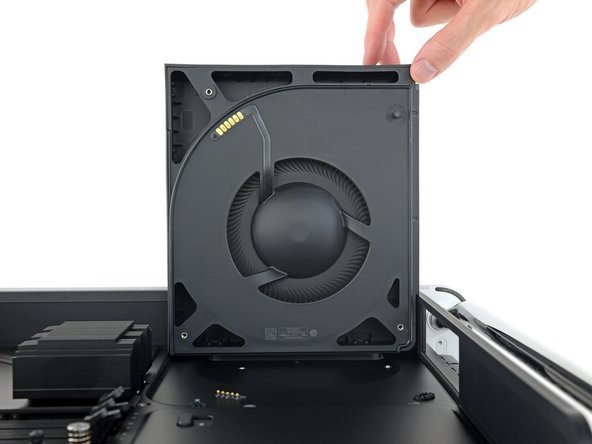

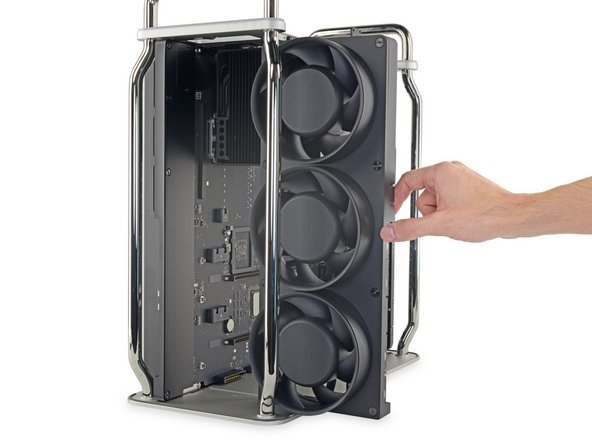

拆掉風扇的六顆螺絲，將其拿下

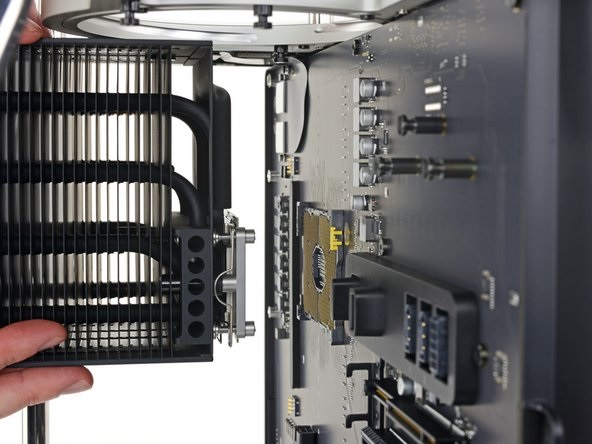

拆下位于DIMM之間的揚聲器，拿掉散熱器，下方的CPU就會顯露出來，將其拆下

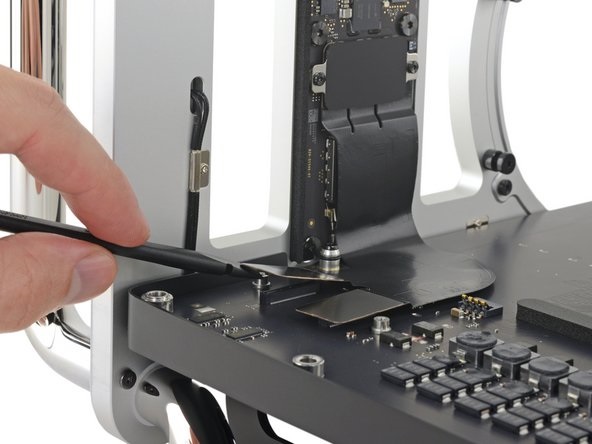

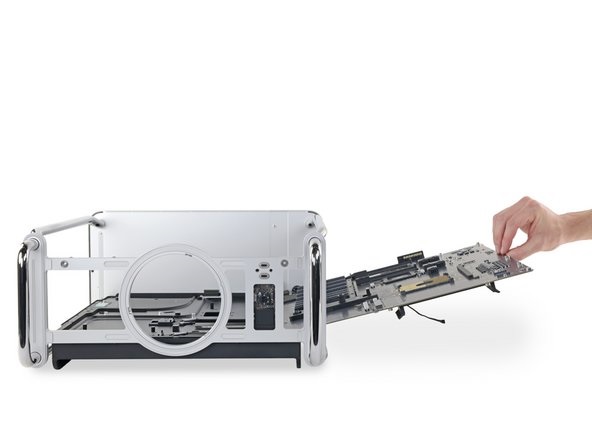

拆下電源按鈕的pogo插腳，之后再將邏輯板拔出

主板器件分布（正面）

器件類型：

紅色：2個aQuantia AQtion AQC107-B1-C多千兆位以太網控制器

橘色：Diodes Incorporated PI3DBS16 PCIe Thunderbolt 3 信號多路復用器

黃色：Pericom P17C9X PCIe數據包交換機

綠色：TPS 51980A TI 921 A57R降壓轉換器

淡藍色：PLX Technology PEX8798-AB80B1 G 1907 CB007158 TA1BAN，可能是PCIe交換機

藍色：3x Primarion PXE1610CDN，可能是PMIC

主板器件分布（背面）

器件類型：

紅色：蘋果APL1027 339S00606 T2協處理器

橘色：蘋果338S00342-A0（可能是蘋果PMIC）

黃色：英特爾C621 SREHL J943F875 79S114U603974

綠色：6x Diodes Incorporated PI3DBS16 PCIe Thunderbolt 3信號多路復用器

淺藍色：10x Diodes Incorporated PI3EQX8904 PCIe轉接驅動器

藍色：4個Pericom / Diodes Incorporated PI3PCIE PCIe交換機

粉色：恩智浦L6524通用I / O擴展器

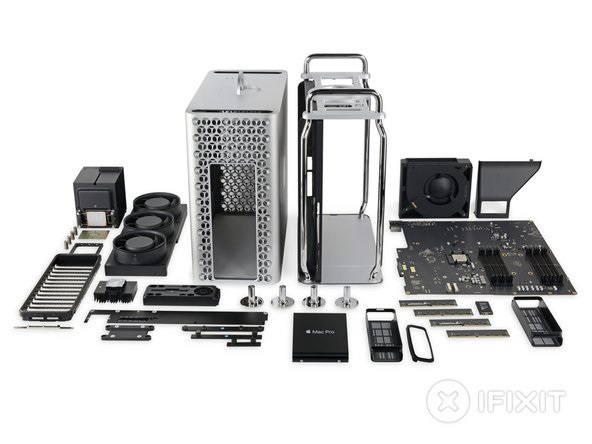

全家照
