3DMAX制作吉它效果圖

　　制作思路方法簡介：對于吉它的制作，我們首先要選擇制作工具，這里我們打算使用３ＤＳ　ＭＡＸ軟件進行制作，接下來就要確定制作中所使用的方法，通過對吉它進行觀察，我們的想法是在３ＤＳ　ＭＡＸ軟件中不使用一種建模方法來制作，因為如果只使用一種建模方法的話會有很多的局限性，這篇教程里用到的建模方法主要有３ＤＳ　ＭＡＸ５中的ＮＵＲＢＳ工具、ＥＤＩＴＡＢＬＥ　ＰＯＬＹ工具、ＥＤＩＴＡＢＬＥ　ＭＥＳＨ工具、放樣建模工具等，下面我們就開始進行我們的吉它建模。

　　１、打開３ＤＳ　ＭＡＸ５軟件，單擊工具欄中的ＳＨＡＰＥＳ鈕，在其下的下拉列表中選擇ＮＵＲＢＳ　ＣＵＲＶＥＳ項，然后按下ＣＶ　ＣＵＲＶＥ鈕，在ＦＲＯＮＴ視圖中畫出吉它主體部分的輪廓線，如圖ＪＴ１所示。

圖JT01

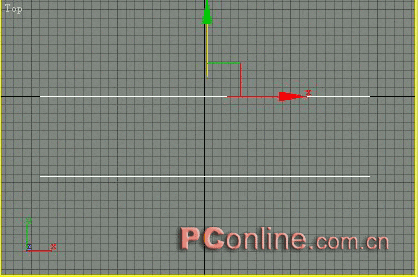

　　２、激活ＴＯＰ視圖，然后按下鍵盤上的ＳＨＩＦＴ鍵，使用鼠標在ＴＯＰ視圖中沿Ｙ軸拖動我們繪制的曲線復制出一個新的曲線，如圖ＪＴ２所示。

圖JT02

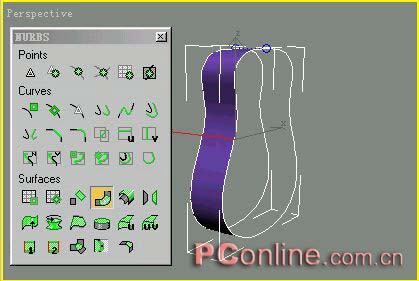

　　３、選擇其中的一條曲線，然后單擊ＭＯＤＩＦＹ鈕進入修改命令面板中，單擊修改命令面板上的ＡＴＴＡＣＨ鈕，然后再單擊另一條曲線，這樣我們就將這兩條曲線結合成了一個整體。然后在ＮＵＲＢＳ工具箱中選擇ＣＲＥＡＴＥ　ＢＬＥＮＤ　ＳＵＲＦＡＣＥ命令，然后分別單擊兩條曲線，這樣就在兩條曲線之間建立了一個融合的曲面，如圖ＪＴ３所示，如果融合以后看不到曲面，可能是法線反了，我們可以單擊修命令面板上的ＦＬＩＰ鈕進行法線反轉。

圖JT03

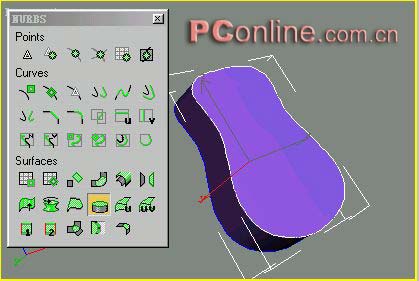

　　４、單擊ＮＵＲＢＳ工具箱中的ＣＲＥＡＴＥ　ＣＡＰ　ＳＵＲＦＡＣＥ工具，然后在兩個曲線上分別單擊，這樣我們就建立了兩個封蓋曲面，如圖ＪＴ４所示，同樣，如果法線反了我們可以勾選ＦＬＩＰ選項。

圖JT04

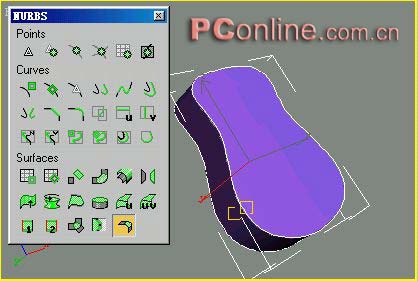

　　５、我們觀察吉它的主體部分，大體形狀已經出來了，不過邊角過于生硬，邊角的部分應該是光滑的過渡，我們來對邊角部分進行一下處理，單擊ＮＵＲＢＳ工具箱中的ＣＲＥＡＴＥ　ＦＩＬＬＥＴ　ＳＵＲＦＡＣＥ工具，在視圖中先點擊吉它側面，再點擊正面，然后勾選修改命令面板上的ＴＲＩＭ　ＦＩＲＳＴ　ＳＵＲＦＡＣＥ和ＴＲＩＭ　ＳＥＣＯＮＤ　ＳＵＲＦＡＣＥ下的ＴＲＩＭ　ＳＵＲＦＡＣＥ項，這樣我們就在兩個曲面之間建立了一個過渡曲面，過渡曲面的大小可能通過調整修改命令面板上的ＳＴＡＲＴ　ＲＡＤＩＵＳ值的大小來調整。同樣在另外的一個邊角處進行同樣的操作，制作出過渡的曲面，這樣吉它的主體部分造型大體上就完成了。如圖ＦＴ５所示。
