ug中怎么創建3D文字模型?

2020-07-18 16:19:45

字體：大中小

供稿：網友

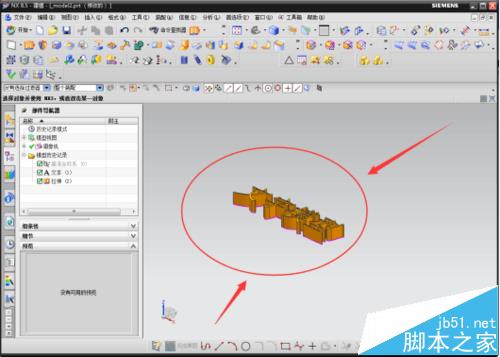

很多朋友都想做一些3D模型的文字，但又不知道如何建立。目前使用于3D建模的軟件也十分的多，各種軟件都有其不同的針對性。最近了解到有部分朋友很想學習NX-8.5的UG軟件，想建立一些好玩的文字3D模型，但對該軟件也不是很熟，是個初學小白。效果如下圖所示。

1 、首先需要安裝一個UG軟件，但安裝會有點復雜，需要耐心點。把安裝好的UG軟件打開，就會彈出打開的頁面，根據電腦的配制性能，打開的時間有點長，本人的用時4秒。大家就可以看到下面的頁面，這個是UG軟件的首頁，而不是模型建立的首頁，這個也是有必要分清楚的。

2 、然后，在主頁面中找到左上角的一個“新建”的選項按鈕，并單擊“新建”選項，就會彈出一個新的對話框頁面，選中建立的“模型”樣式，如頁面中藍色選項一樣。（建立3D模型的一般都會選中該選項，當然也根據需要選擇。）

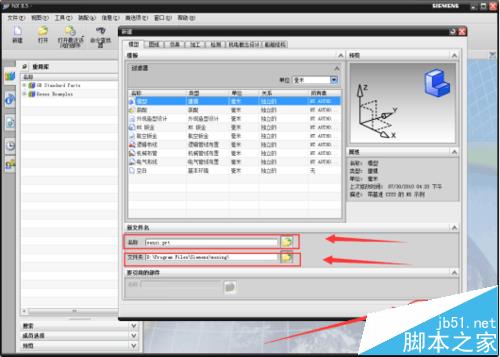

3 、將電腦默認的文件名稱改為“wenzi”，后綴不改變。儲存路徑也可以根據個人的喜好來選擇，選擇或輸入“D:/Program Files/Siemens/moxing/”。選好或輸入儲存路徑后，點擊“確認”即可。（在這里強調一下，電腦默認的是C盤的，我們都知道，儲存C會影響電腦的運行速度，建議大家還是放到其他盤里更好。）

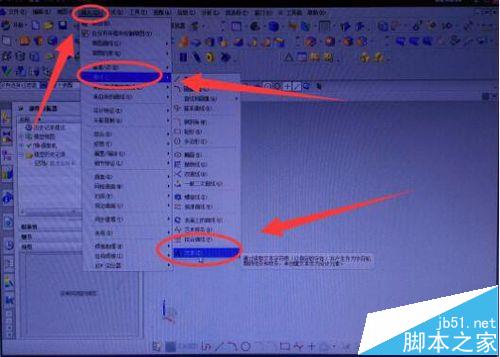

4 、點擊“確認”后，我們就進入到新模型文件建立的首頁中。在菜單欄中找到“插入”菜單，然后選中并單擊；在彈出的一列子菜單，找到“曲線”選項并選中或單擊一下都可以，則又會自動彈出另一個子菜單，找到“文本”，選中并單擊。

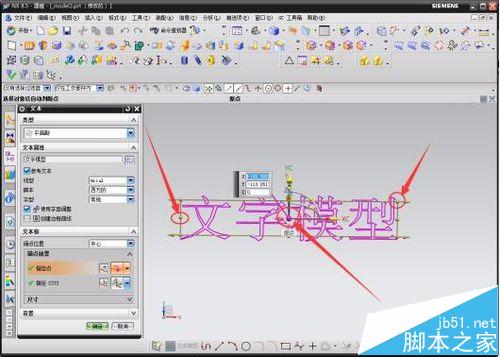

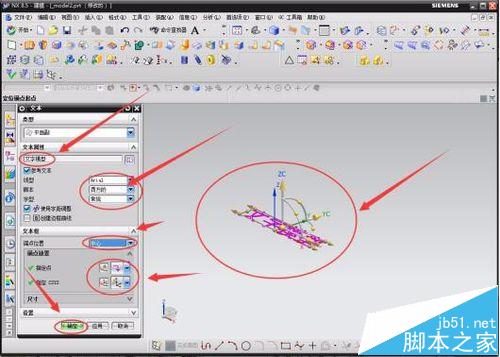

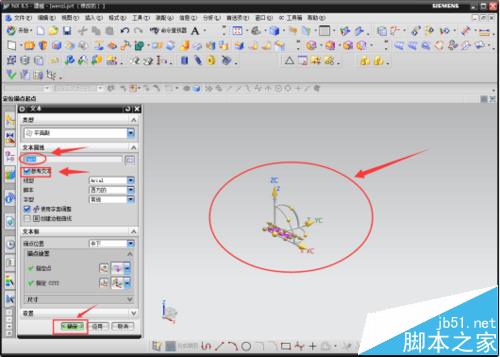

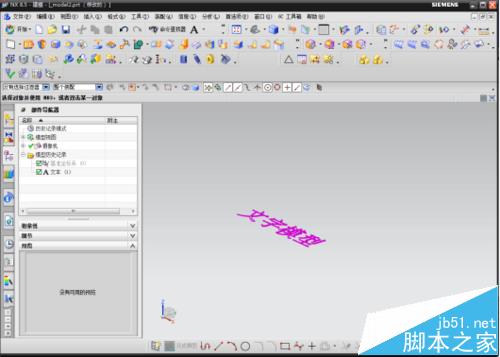

5 、選中單擊文本后，就需要確立一個二維的文字樣式。點擊后，鼠標上會有一個文字樣式，選擇合適的位置點擊確定。文字默認為“Text”，點擊“參考文本”前面的小方格，去掉勾號（去掉勾號，才能編寫文字）。編寫文字，如輸入“文字模型”，再在“參考文本”前面的小方格里打上勾，錨點位置選擇“中心”，選擇好方向（一般默認的都可以），最后點擊“確定”即可。一個二維的文字模型就會呈現出來。

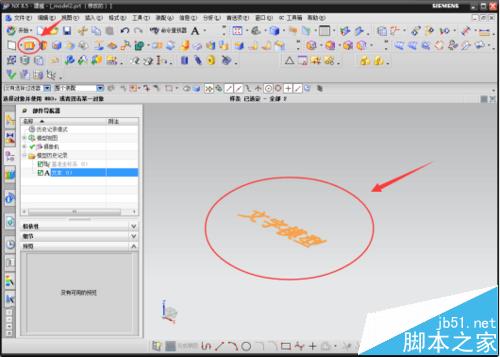

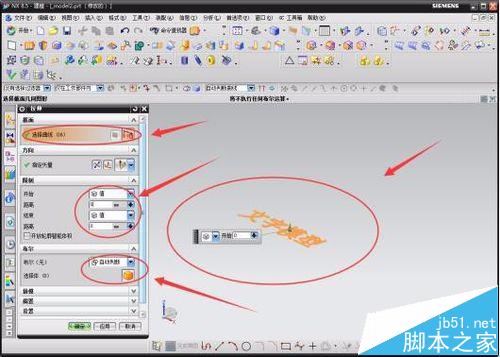

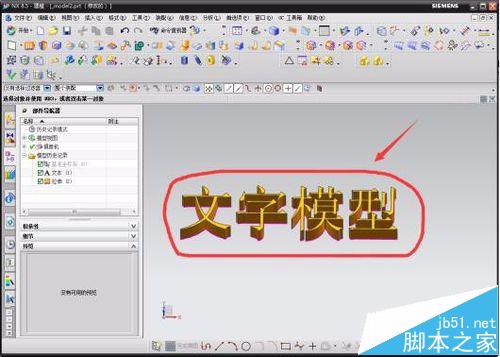

6 、選中文本“文字模型”并點擊一下確認選中，在模型建立的主頁面的左上角出找到“拉伸”的快捷圖標按鈕并點擊；會在左邊彈出一個編輯的對話框，在選擇曲線中會顯示也選好的曲線數，開始數據和結束數據都為0，布爾為“自動判斷”；在數據對話框中的開始中輸入0，結束中輸入5，輸入后你就會發現出現了3D的文字模型，點擊“確定”，得到3D的文字模型。

7 、建立好三維的3D文字模型后，根據數據的要求可以對模型的尺寸進行縮放。也可以直觀的改變其大小，將鼠標放到模型中心處，文字模型的顯示顏色會發生改變，轉動鼠標滾輪則可改變大小；另外，使用鼠標放到顯示外框的小圓點上也會顯示出可以拉動的樣式標識，選中后按需要拉動到合適為止即可。
