英特爾于2017年初補全了第七代桌面級Kaby Lake處理器，不過其“擠牙膏”式的性能提升著實差強人意。和CPU一同上市的還有200系列芯片組，相較于100系列芯片組，200系列芯片組的升級主要體現在以下幾個方面：

　　1、提升了對DDR4內存的支持頻率，由2133MHz提升為2400MHz；

　　2、增加了PCI-E通道數量，Z270、H270、B250相較于Z170、H170、B150都增加了4條，主板能夠容納更多的設備；

　　3、支持Intel Optane Technology，也就是Intel最新的非易失性存儲技術，能夠同時擁有內存的讀寫性能和硬盤的斷電存儲能力，然而理想很豐滿，現實很骨感，相關產品還沒有上市；

　　4、RST（Intel Rapid Storage Technology，快速存儲技術）版本由14升級為15，支持PCI-E SSD RAID。

　　和CPU相比，200系列芯片組的升級似乎有著更多的亮點，其中最實用的恐怕就是PCI-E通道數的增加了，4條PCI-E通道能夠額外增加一個M.2接口的SSD，并且能夠運行在PCI-E 3.0 x4模式上，PCI-E通道的增加無疑將主板的存儲性能提到了一個新的高度。今天VEVB武林網小編為大家帶來的就是技嘉AORUS旗下的Z270X-GAMING 5主板評測，說起AORUS，大家的第一反應可能是技嘉旗下的高端游戲筆記本品牌，但是現在，AORUS已經向板卡領域進軍了。

　　評測大綱：本篇評測主要分為規格、外觀、拆解、BIOS和評測總結五部分，點擊下方圖片即可跳轉到相關評測環節。

　　一、規格解析：24條PCI-E最實用

　　AORUS曾經是技嘉旗下的高端游戲筆記本品牌，隨著國內電競事業的不斷發展，技嘉敏銳地洞察到AORUS品牌所蘊含的巨大能量，于是對AORUS的產品線進行了調整，將鍵鼠、板卡等產品并入了AORUS。

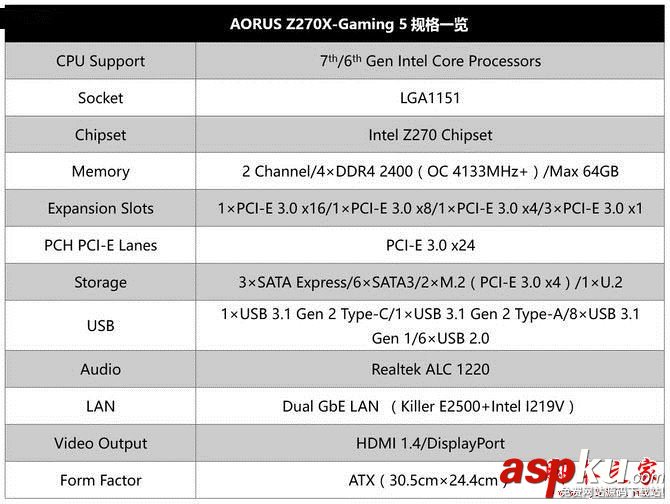

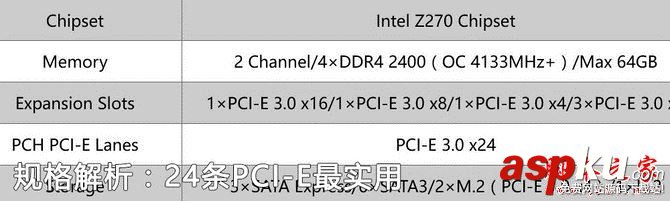

　　伴隨英特爾200系列芯片組的上市，AORUS相繼推出了多達6款的Z270主板，分別是Z270X-Gaming 9、Z270X-Gaming 8、Z270X-Gaming 7、Z270X-Gaming K7、Z270X-Gaming 5、Z270X-Gaming K5。今天的主角就是其中的AORUS Z270X-Gaming 5主板，具體規格見下表：

　　除了支持第七代Kaby Lake處理器外，200系列主板還向下兼容第六代Skylake處理器。內存頻率方面提升到2400MHz，并且官方標稱的最大超頻頻率為4133MHz。CPU的PCI-E通道數和Z170相比沒有變化，都是1×16或2×8或1×8加2×4，反倒是芯片組的PCI-E通道數增加到了24條，如此便帶來了2個M.2接口SSD，并且帶寬全部為PCI-E 3.0 x4。USB接口方面原生+板載一共為16個，音頻為創新X-Fi MB5音頻強化套件+Realtek ALC 1220音頻芯片，網絡則是采用了Killer E2500+Intel I219V的雙網卡方案。

　　二、外觀解析：白色裝甲+炫彩魔光

　　包裝上，這款Z270X-GAMINGING 5主板以黑色為背景，輔以淺色斜紋填充。正面上方是一枚銀色拉絲紋理的AORUS雄鷹logo，左下方標明了主板型號，并以橙色突出，整體設計十分簡潔。

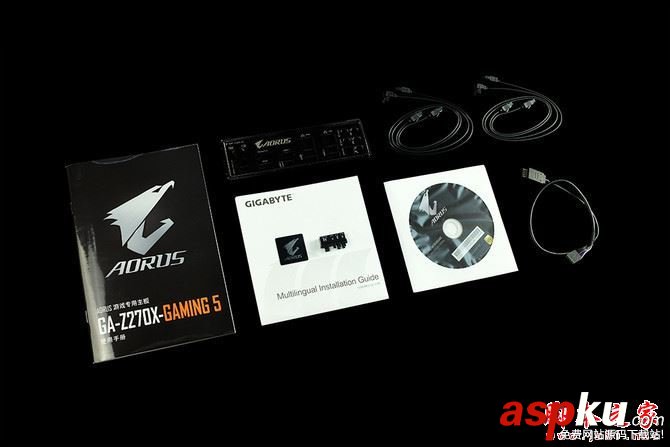

　　包裝內含1本使用手冊、1本硬件安裝指南、1張驅動光盤、1個I/O擋板鐵片（背面帶有緩沖墊）、4條SATA線、1條LED燈條延長線、1枚AORUSlogo貼紙，此外還有一枚G Connector安裝器，用來簡化安裝機箱前置面板的跳線。

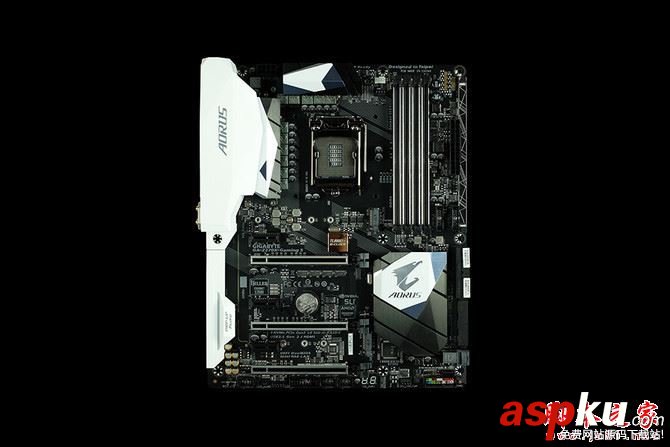

　　主板正面，這塊Z270X-GAMING 5主板為ATX板型，尺寸為30.5cm×24.4cm，也就是通常所說的大板。背部I/O接口上方以及音頻區域覆蓋有白色塑料裝甲，I/O接口上方標有AORUS字樣，右下方的芯片組上也有一枚AORUSlogo。

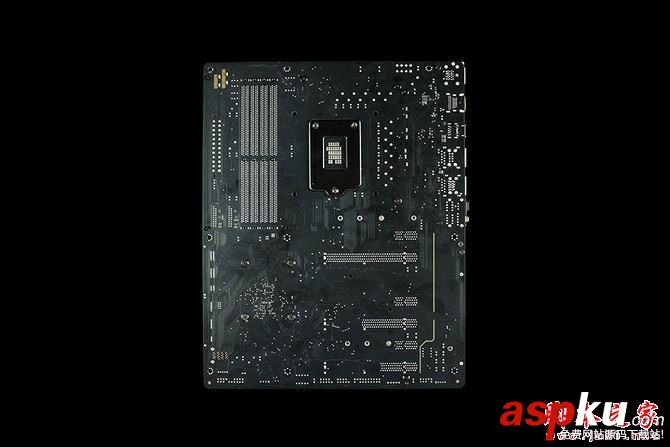

　　主板背面，除了各種焊點外，還可以看到右下方的音頻區域隔離線。

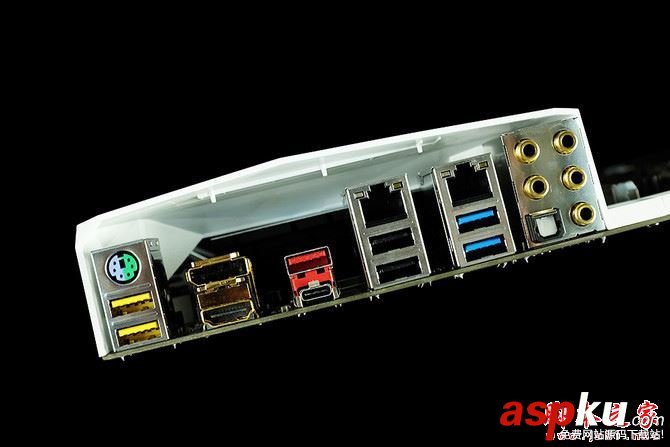

　　背部I/O接口一覽，包括1個PS/2鍵盤/鼠標接口、1個DisplayPort接口、1個HDMI接口、1個USB 3.1 Gen 2 Type-A接口（紅色）、1個USB Type-C接口、4個USB 3.1 Gen 1接口（黃色、藍色）、2個USB 2.0接口、2個RJ-45網口、1個S/PDIF光纖輸出接口，以及5個鍍金音頻接口。

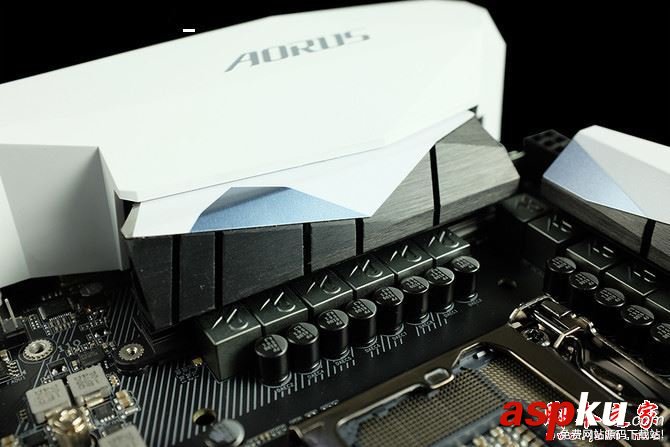

　　背部I/O上方的白色裝甲細節，裝甲下方為兩段式散熱片，散熱片之間并沒有通過熱管進行連接。

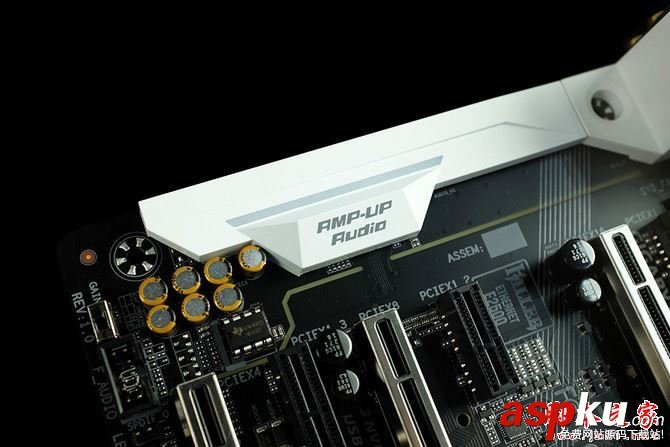

　　音頻區域裝甲細節，這塊Z270X-GAMING 5主板采用了創新X-Fi MB5音頻強化套件+Realtek ALC 1220音頻芯片的解決方案，并且支持更換功放芯片。

　　散熱片采用斜線切割處理，并且經過多次切削，呈現出多個截面。散熱片表面為拉絲紋理，上方覆蓋有白色+銀色的不規則圖案，整體質感十分優秀。

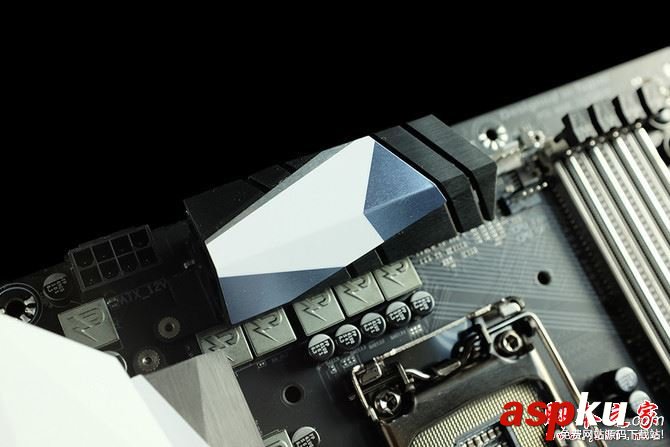

　　CPU插槽上方的散熱片細節。

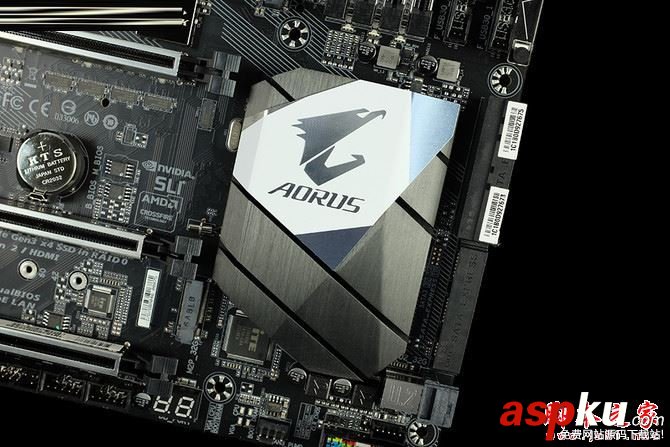

　　芯片組散熱片，從明暗變化可以看出散熱片上擁有至少3個橫截面。AORUSlogo以立體斜紋填充，并且在燈光下有反光效果。

　　24PIN主板供電插座右側的板邊導光條，不僅能夠發光，還支持自行更換，當然前提是你已經定制好一塊。

　　燈光演示，這款主板將燈光系統引入了包括CPU供電、內存、主板裝甲、顯卡插槽、芯片組及板邊導光條在內的6個區域，并且支持1600萬色全彩RGB以及6種燈光模式，可以根據喜好調整顏色及閃爍速度。

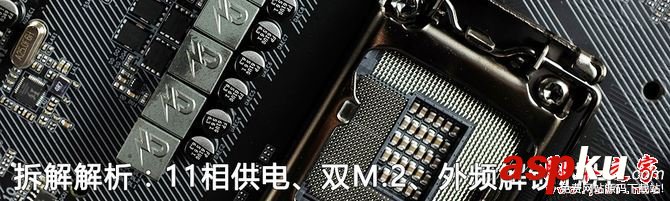

　　三、拆解解析：11相供電、雙M.2、外頻解鎖芯片

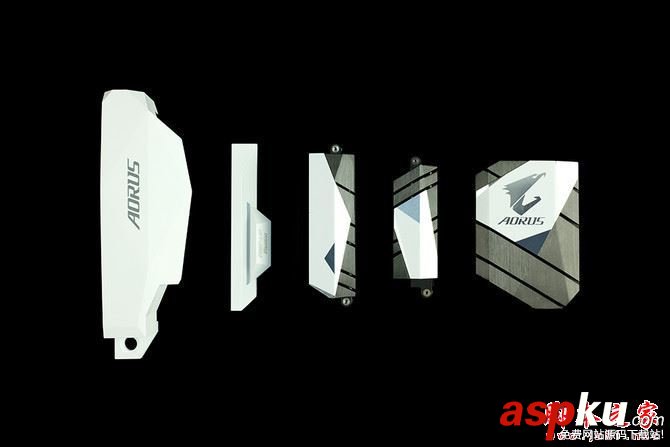

　　擰下主板背面的固定螺絲后就可以將裝甲及散熱片取下。

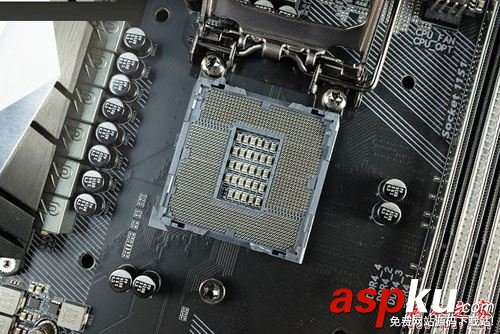

　　LGA1151 CPU插座，支持英特爾第七代Kaby Lake處理器，同時向下兼容第六代Skylake處理器。針腳處采用強化鍍金設計，能夠防止銹蝕和接觸不良的狀況。

　　CPU采用8+3相供電設計，其中CPU核心為8相，核顯為3相，總共11相。每相“一上一下”兩個MOSFET、一個印有閃電logo的封閉式鐵芯電感外加一個黑色FPCAP（富士通）固態電容。

　　供電主控芯片為Intersil ISL95866。

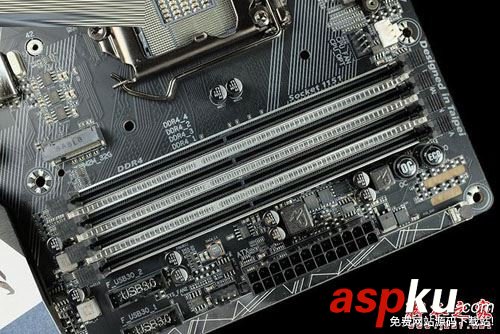

　　4條DDR4 DIMM插槽，最高支持64GB DDR4-2400，支持雙通道、XMP，標稱的最高超頻頻率能夠達到4133MHz，當然這還得看內存的超頻體質如何。插槽下方還覆蓋有合金裝甲以增加強度。

　　擴展插槽從上到下依次為PCI-E 3.0 x1、PCI-E 3.0 x16、PCI-E 3.0 x1、PCI-E 3.0 x16（最大x8）、PCI-E 3.0 x1、PCI-E 3.0 x16（最大x4），支持AMD CrossFire和NVIDIA SLI，其中3條PCI-E 3.0 x1和最下方的PCI-E 3.0 x16均由芯片組提供，3條PCI-E 3.0 x16插槽均覆蓋有合金裝甲。

　　Z270芯片組。

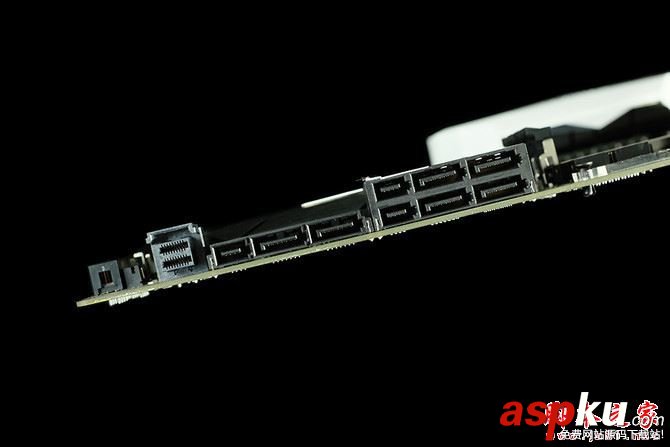

　　存儲接口方面由芯片組原生提供3個SATA Express接口、6個SATA 3.0（6Gb/s）接口、1個U.2接口，其中第三條PCI-E 3.0 x1與SATA3_1共享帶寬，也就是說當第三條PCI-E 3.0 x1使用時SATA3_1會失效。

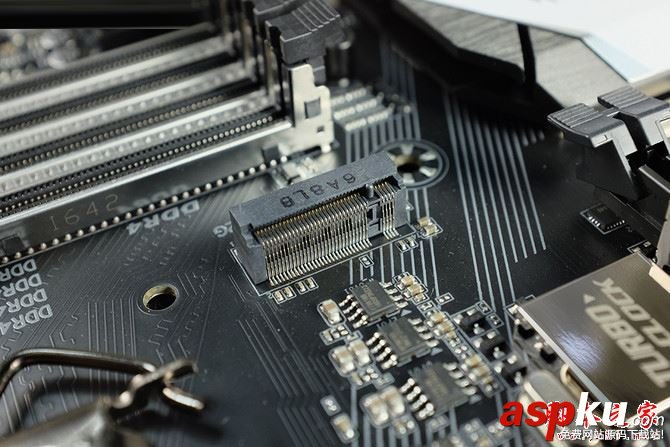

　　位于CPU插槽下方的第一個M.2接口，最大支持M.2 22110規格。相較于100系列芯片組，200系列芯片組普遍增加了PCI-E通道數量，體現到主板上就是增加了一個M.2接口，并且兩個M.2接口全都運行在PCI-E 3.0 x4模式上，理論帶寬達32Gb/s。需要說明的是，當此M.2接口使用時會導致SATA3_4/5失效。

　　第二個M.2接口位于PCI-E 3.0 x8和PCI-E 3.0 x4插槽之間，最大支持M.2 2280規格，帶寬同樣為32Gb/s。當安裝M.2 SATA SSD時會導致SATA3_0失效，在使用PCI-E SSD時會與PCI-E 3.0 x4插槽共享帶寬，并且PCI-E 3.0 x4插槽的帶寬會降為PCI-E 3.0 x2。

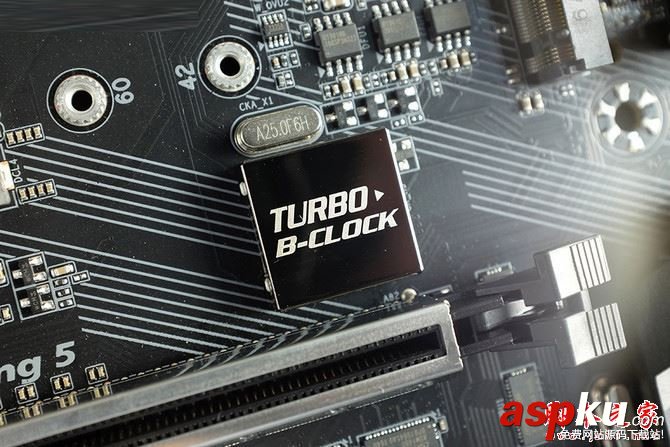

　　在超頻方面，Z270X-GAMING 5主板還增加了一枚能夠調節CPU外頻的Turbo B-Clock外頻解鎖芯片，使CPU外頻能夠在90-500MHz之間調節，超頻設置更加靈活。

　　位于內存插槽旁邊的一鍵省電（ECO）/超頻（OC）按鈕，ECO按鈕按下后變為綠色，OC按鈕按下后變為紅色。

　　主板下方的兩位Debug偵錯指示器，右側是4枚狀態指示燈，分別是CPU、BOOT、DRAM和VGA，亮燈則表示有異常。

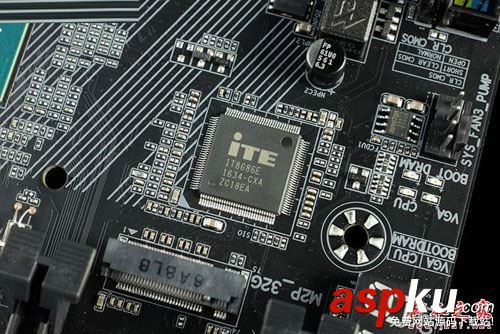

　　提供監控功能的iTE IT8686E Super I/O芯片。

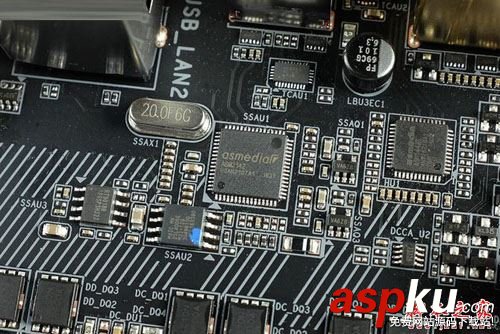

　　ASMedia ASM2142 USB 3.1 Gen 2芯片，右側的是提供核顯HDMI輸出的ASM1442K芯片。

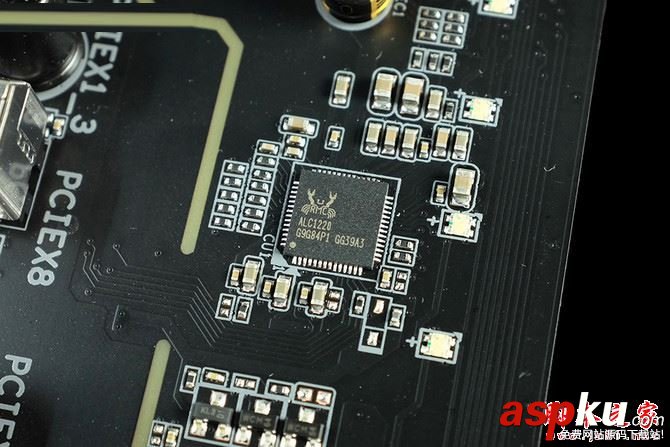

　　音頻解碼芯片為Realtek的ALC 1220，規格上支持120dB信噪比。

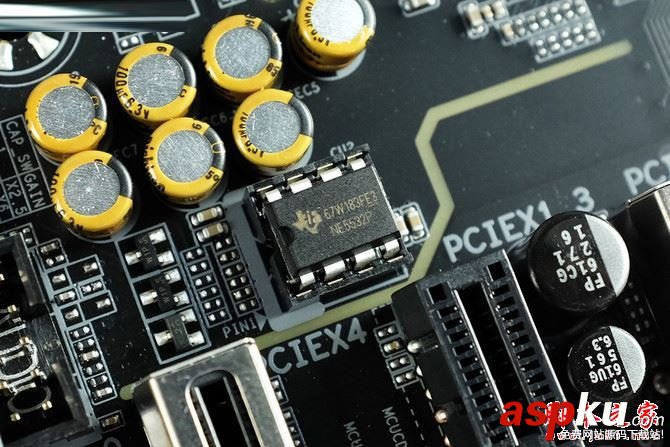

　　搭配TI NE5532雙路低噪聲高速音頻運算放大器，并且支持更換。上方為nichikon音頻電容。

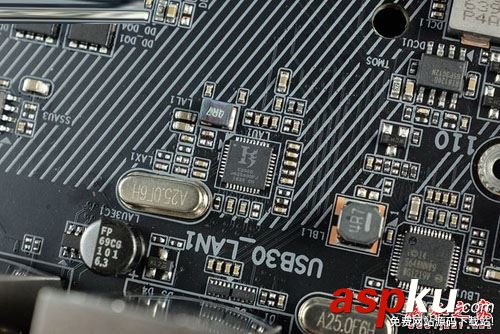

　　雙網卡方案，Killer E2500+Intel I219V。

　　四、BIOS解析：超頻設置全面、可玩性高

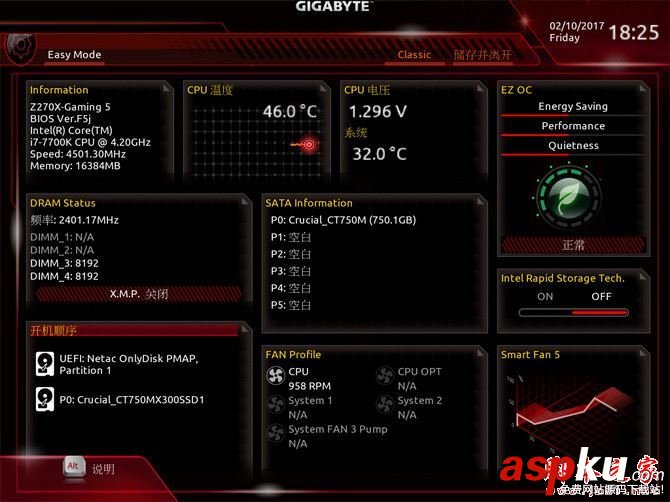

　　主板BIOS分為Easy Mode和Classic兩種模式，Easy Mode主要是一些基本信息的展示和簡單的功能操作，基本信息包括系統信息、CPU溫度及電壓、內存狀態、硬盤信息等，簡單操作包括開啟X.M.P.、調整開機順序、自動超頻等。

　　Classic模式菜單，右側和下方有隱藏式的彈窗。

　　BIOS已經更新至最新版本F5j，屬于Beta版本。BIOS更新還是比較簡單的，從技嘉官網下載BIOS文件解壓縮至U盤，之后在開機畫面時按下END進入BIOS更新頁面，按照流程逐步操作即可完成。

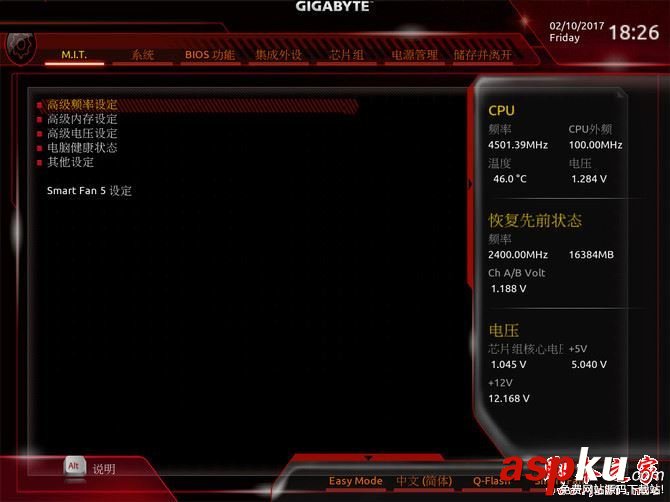

　　M.I.T.菜單可以對CPU外頻、倍頻、內存倍頻等進行設置。CPU外頻可以在80MHz和500MHz之間進行調節，步進為0.01MHz。CPU倍頻的調節范圍是8-127。內存倍頻的調節范圍在8-41.33之間。

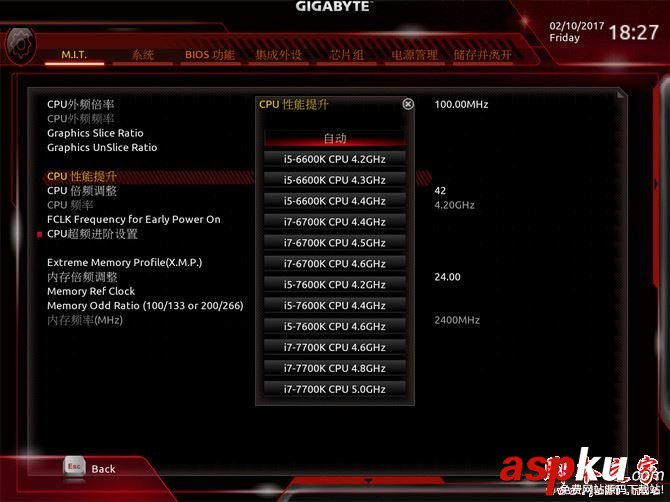

　　除了手動調節各種參數外，主板BIOS還預設了i5-6600K、i7-6700K、i5-7600K、i7-7700K四款處理器的不同頻率的提升參數，每款處理器有3種頻率可選，方便玩家自動超頻。

　　CPU超頻進階設置菜單，能夠對CPU進行更加細致的超頻設置。

　　高級內存設定菜單。

　　高級電壓設置菜單，包括3D Power控制、CPU核心電壓控制、芯片組電壓控制和內存電壓控制四項。

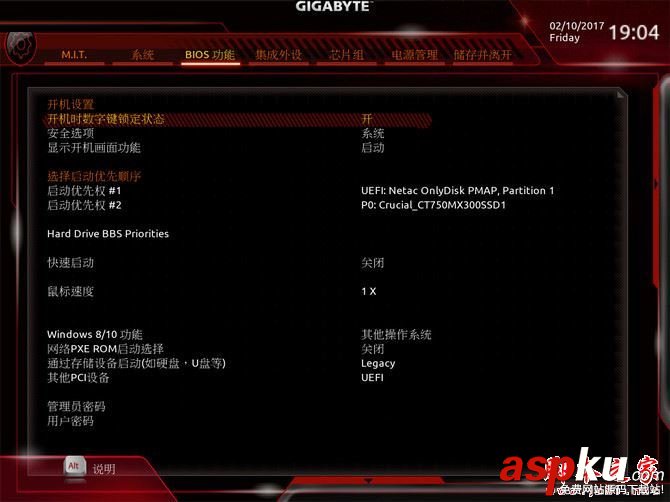

　　BIOS功能菜單，除了顯示開機畫面、快速啟動等功能外還可以調節BIOS頁面下的鼠標移動速度。

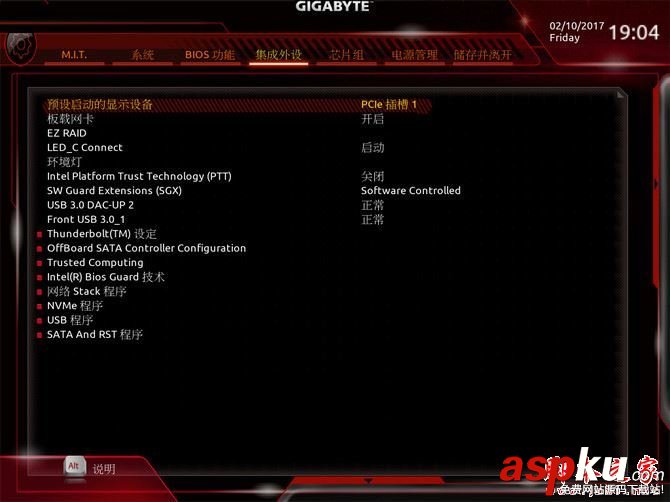

　　集成外設菜單，包括主板環境燈的設置。

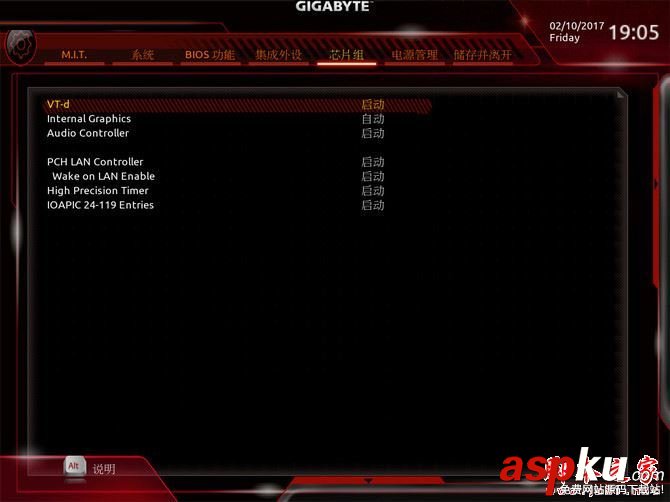

　　芯片組菜單。

　　電源管理菜單。

　　集成外設菜單下的環境燈設置，包括呼吸模式、Color Cycle、Static Mode和Flash Mode四種模式。

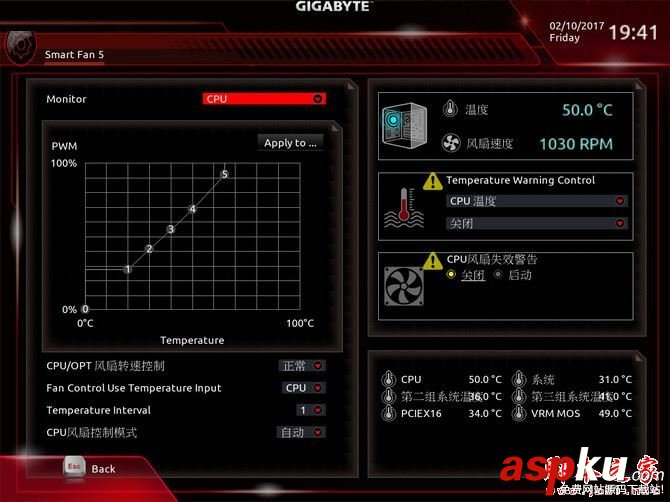

　　風扇調節菜單，可以調節主板上5個風扇的轉速，除此之外，通過板載的6個溫度傳感器還可以實時監控各個位置的溫度。

　　五、評測總結：更加適合超頻玩家

　　得益于200系列芯片組PCI-E通道數的增加，Z270系列主板普遍增加了第二個M.2 SSD接口，并且能夠運行在PCI-E 3.0 x4模式下，技嘉AORUS Z270X-GAMING 5自然也不例外，雙M.2接口大大提升了主板的存儲性能。供電方面，11相的供電設計能夠為CPU帶來更加穩定的電流供應。此外，炫彩魔光系統、豐富的BIOS功能都讓主板有了更多的可玩性。

　　不可否認這款技嘉AORUS Z270X-GAMING 5主板擁有十足的競爭力，然而1799元售價也讓其目標群體僅限于超頻玩家，對一般用戶而言仍然是B250主板+非K CPU具有更高的性價比。
