上一篇介紹了fire effect模擬火焰的燃燒效果。充氣足足的輪胎為我們提供著方便，但是半路撒氣的輪胎總為我們的旅程增添了煩惱，今天，我們就通過3dmax9.0來設計一個撒氣的輪胎效果……

先看一下最終效果：

一、繪制實體

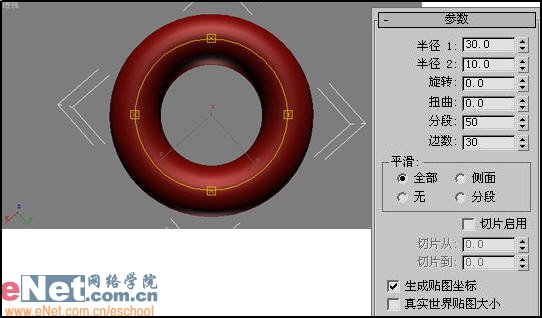

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“幾何體”按鈕，在下拉列表框中選擇“標準基本體”項。單擊“圓環”按鈕，在視圖中繪制一圓環torus01，并調整其尺寸參數，如圖1所示。

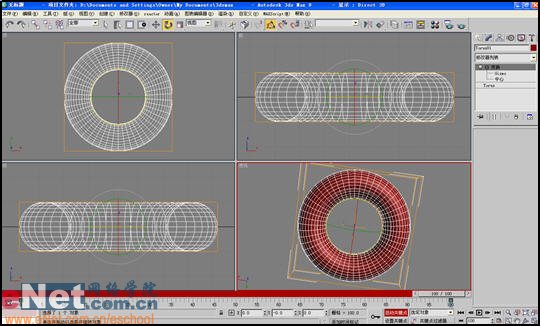

2、選中torus01，點擊“修改”命令面板，在修改器列表中選擇“變換”項，打開它的下級目錄，點中“gizmo”項，同時，單擊動畫設置區中的“自動關鍵點”按鈕，將滑塊拖到第100幀上，點擊工具欄上的“角度捕捉切換”按鈕，結合著動畫區中的角度變化值，用“旋轉”工具將圓環旋轉180度（如在z方向上），如圖2所示。

小提示：為了觀看的方便可以在視圖左上角點擊右鍵，選擇“邊面”項，這樣效果更加明顯。點回“變換”項，點擊“播放動畫”按鈕，可以查看剛才設置的效果。

|||

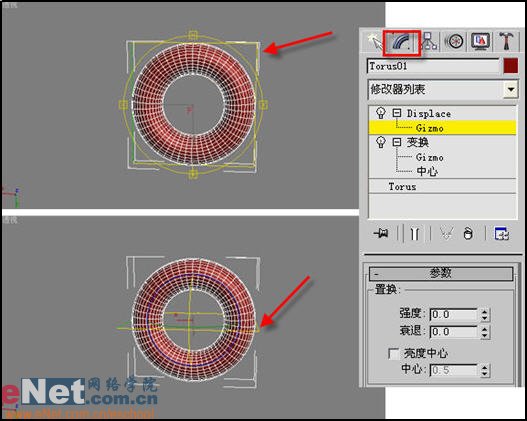

3、關閉“自動關鍵點”按鈕，繼續點擊“修改”命令面板，選擇修改器列表中的“置換”項，打開它的目錄，選擇“gizmo”項，用“旋轉”工具將視圖中出現的方框在x軸方向上旋轉90度，如圖3所示。

4、利用移動工具將置換平面移動到圓環的底部，結合著其他視圖操作比較方便。如圖4所示。

5、繼續在“置換”修改器參數面板中操作，修改其強度和衰退值，產生沒氣的效果，如圖5所示。

6、為實體增加移動設置，點擊“修改器列表”中的“變換”項，點擊“gizmo”項，同時打開“自動關鍵點”按鈕，將滑塊移動到第100幀上，用移動工具將圓環沿x軸負方向移動到另一位置，如圖6所示。

小提示：釋放“自動關鍵點”按鈕，點擊“播放動畫”按鈕，可以看到撒了氣的輪胎向前滾動的效果。

|||

二、材質配置

1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，打開“貼圖”卷展欄，單擊“凹凸”后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“位圖”貼圖，為它指定一張輪胎痕跡的貼圖，如圖7所示。

2、打開“blinn基本參數”卷展欄，調整漫反射顏色、反射高光值等參數，如圖8所示。

3、為場景增加一平面作為輪胎移動的地面，增添一盞目標聚光燈，烘托場景效果。將第一個樣球的材質賦予圓環。播放動畫，最終得到一截圖效果如圖9所示。

小提示：輪胎的制作還有另法，這里是用貼圖的方法，簡單有效，不是本文的重點，主要介紹的是實體在移動時的變形處理。
