一、線條的帽子lineCap
取值：butt(默認值),round圓頭,square方頭
var canvas=document.getElementById("canvas");canvas.width=800;canvas.height=800;var context=canvas.getContext("2d");context.lineWidth=40;context.strokeStyle="#005588";//三個beginpath()畫了3條平行線context.beginPath();context.moveTo(100,200);context.lineTo(700,200);context.lineCap="butt";context.stroke();context.beginPath();context.moveTo(100,400);context.lineTo(700,400);context.lineCap="round";context.stroke();context.beginPath();context.moveTo(100,600);context.lineTo(700,600);context.lineCap="square";context.stroke();//baselinecontext.lineWidth=1;context.strokeStyle="#27a";context.moveTo(100,100);context.lineTo(100,700);context.moveTo(700,100);context.lineTo(700,700);context.stroke();
round做動畫的時候需要圓角可以直接畫，lineCap的效果只能用于線段的開始處和結尾處，不能用于連接處。
lineCap="square"可以用來在線段閉合時候完全閉合，但是還是推薦使用clothPath()閉合。
var canvas=document.getElementById("canvas");canvas.width=800;canvas.height=800;var context=canvas.getContext("2d");context.beginPath();context.moveTo(100, 350);context.lineTo(500,350);context.lineTo(500,200);context.lineTo(700,400);context.lineTo(500,600);context.lineTo(500,450);context.lineTo(100,450);context.lineTo(100,350);// context.closePath(); //推薦context.lineWidth=10;context.lineCap="square"; //不推薦context.fillStyle="yellow";context.strokeStyle="#058"context.fill();context.stroke();二、畫一個五角星，說明線條其它狀態屬性
圓上的五個角平分360°，每個角72°，90°-72°=18°
小圓上的角平分72°，18°+36°=54°
角度轉弧度——弧度=角度*π/180 即（18+i*72）*Math.PI/180
var canvas=document.getElementById("canvas");canvas.width=800;canvas.height=800;var context=canvas.getContext("2d");context.beginPath();//角度轉弧度：除以180*PIfor(var i=0;i<5;i++){ context.lineTo(Math.cos((18+i*72)/180*Math.PI)*300+400, -Math.sin((18+i*72)/180*Math.PI)*300+400); context.lineTo(Math.cos((54+i*72)/180*Math.PI)*150+400, -Math.sin((54+i*72)/180*Math.PI)*150+400);}context.closePath();context.lineWidth=10;context.stroke();
封裝成函數：

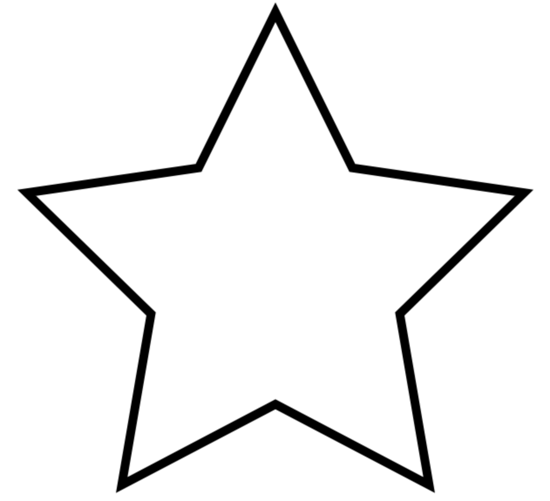

window.onload=function(){ var canvas=document.getElementById("canvas"); canvas.width=800; canvas.height=800; var context=canvas.getContext("2d"); context.lineWidth=10; drawStar(context,150,300,400,400)} function drawStar(ctx,r,R,x,y,){ ctx.beginPath(); //角度轉弧度：除以180*PI for(var i=0;i<5;i++){ ctx.lineTo(Math.cos((18+i*72)/180*Math.PI)*R+x, -Math.sin((18+i*72)/180*Math.PI)*R+y); ctx.lineTo(Math.cos((54+i*72)/180*Math.PI)*r+x, -Math.sin((54+i*72)/180*Math.PI)*r+y); } ctx.closePath(); ctx.stroke();}分別修改小r=80,200，400得到下面圖形
增加一個順時針旋轉的參數：rot

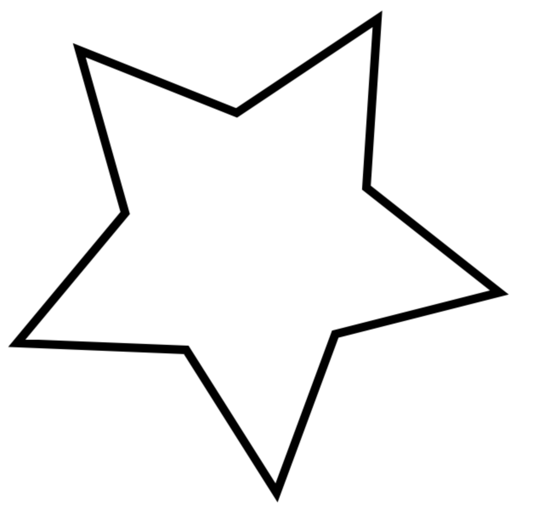

window.onload=function(){ var canvas=document.getElementById("canvas"); canvas.width=800; canvas.height=800; var context=canvas.getContext("2d"); context.lineWidth=10; drawStar(context,150,300,400,400,30);} //rot順時針旋轉的角度function drawStar(ctx,r,R,x,y,rot){ ctx.beginPath(); //角度轉弧度：除以180*PI for(var i=0;i<5;i++){ ctx.lineTo(Math.cos((18+i*72-rot)/180*Math.PI)*R+x, -Math.sin((18+i*72-rot)/180*Math.PI)*R+y); ctx.lineTo(Math.cos((54+i*72-rot)/180*Math.PI)*r+x, -Math.sin((54+i*72-rot)/180*Math.PI)*r+y); } ctx.closePath(); ctx.stroke();}旋轉30度的效果如下：
三、線條的連接lineJoin和miterLimit
1、lineJoin取值

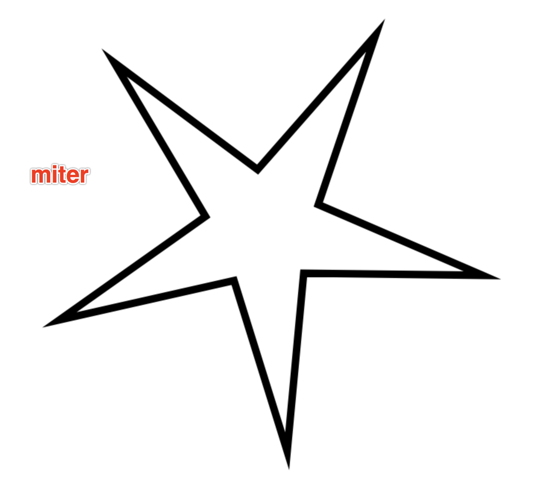

miter(default)永遠呈現一個尖角,bevel斜接,round圓角

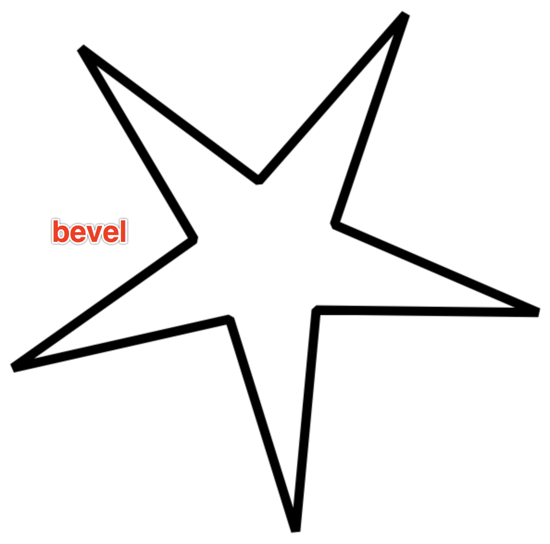

bevel像彩帶折下來的效果。
2、miter相關miterLimit的屬性

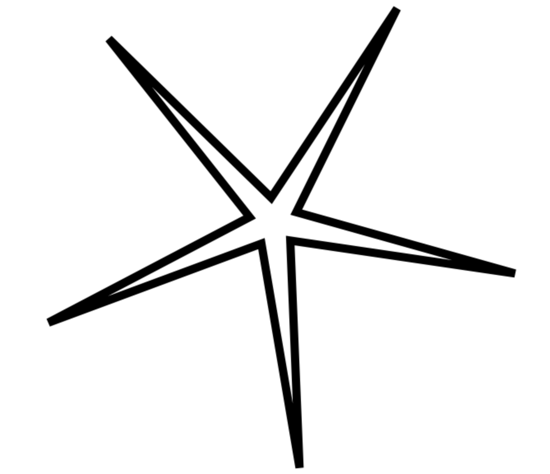

設置小r為30，lineJoin為miter，效果如下：角沒有延伸成尖角，而是采取bevel的方式來顯示。
context.lineJoin="miter";drawStar(context,30,300,400,400,30);
為什么？
因為context.miterLimit=10默認值是10，
miterlimit只有當lineJoin為miter時才會有效。
miterLimit指的是，當使用miter作為線條和線條相接的方式時，所 產生的內角和外角的距離的最大值 。
默認值是10就代表最大值是10px，一旦超過來10px就會使用bevel的方式顯示。
上面把內圓半徑r設置為30時，形成的尖角非常尖，內角和外角的距離超過來miterLimit的10，

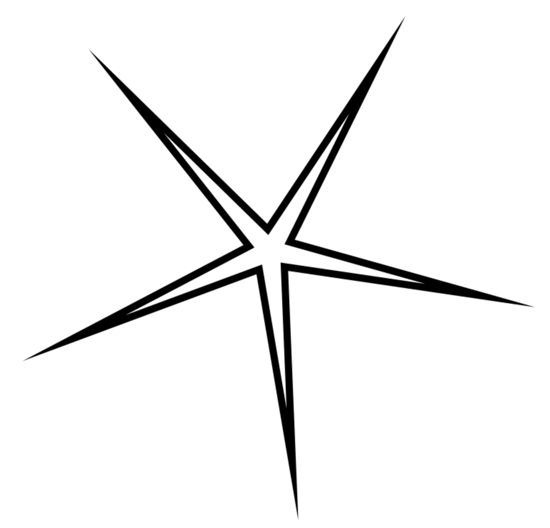

現在把miterlimit改大點，改成20，效果如下：
context.lineJoin="miter"; context.miterLimit=20; drawStar(context,30,300,400,400,30);
注意：miterLimit并不是從白色尖尖到黑色尖尖的距離，這個距離遠遠大于20px。
當產生miterLimit時一定是線條有寬度的，有寬度的線條中間的線的尖角與外邊尖角直接的距離。
canvas給出一個miterLimit的經驗值10。只有在極其特別的情況下，需要表現非常尖銳的角的時候才需要修改miterLimit。
以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持武林網。
