ProE想要看清里面的所有結構，這樣就需要有爆炸圖。爆照圖的好處就是可以輕松分解圖面。看清內部本質，下面我們就來看看ProE爆炸圖的制作方法。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小：3.27GB更新時間：2017-06-14

1、打開3D圖檔，我們可以看到有很多的單體零件，現在需要把他們都分出來

2、選擇視圖管理器，選擇分解

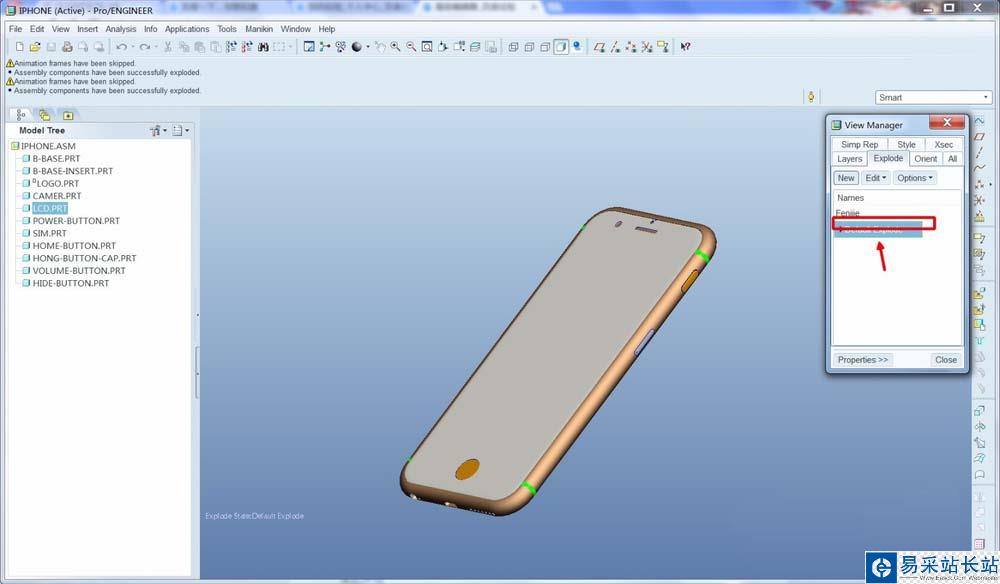

3、新建一個分解名稱，自己寫，或者默認

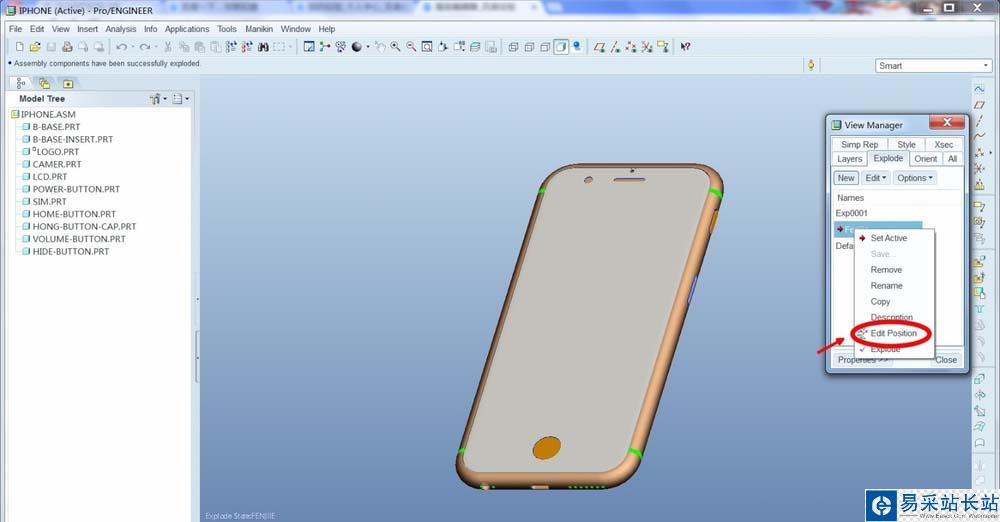

4、再新建的名稱上右擊，選擇編輯修改

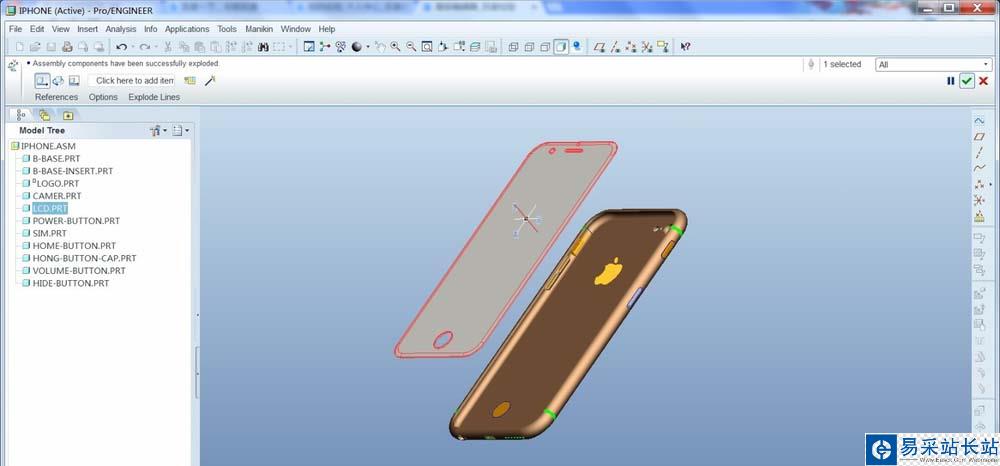

5、選擇零件，會看見一個坐標。當需要移動的時候，移動的方向會變成紅色。零件就可以沿著紅色的方向移動

6、所有移動完成后，點擊完成

7、在剛剛創建的分解上面，右擊保存

8、雙擊后，進入不分解狀態

以上就是ProE爆炸圖的制作方法，希望大家喜歡，請繼續關注錯新站長站。
