電腦電源除了有ATX常見的規格外，其實還有AT、SFX、TFX、FLEX等規格，只是在我們平時接觸的較少罷了，因?yàn)榇蠹叶急粯?biāo)準化的Intel的ATX規格電源洗腦了，導致我們對電源自身的規格標準沒有一個認識。下面武林網就來介紹一下電源規格有哪些？

  我們以規格出現的時間順序來介紹那些出現過的電源規格，由于ATX是目前主流的電源規格，花的篇幅自然大一些。事實上，區分不同規格的電源，標準很簡單，那就是形狀。

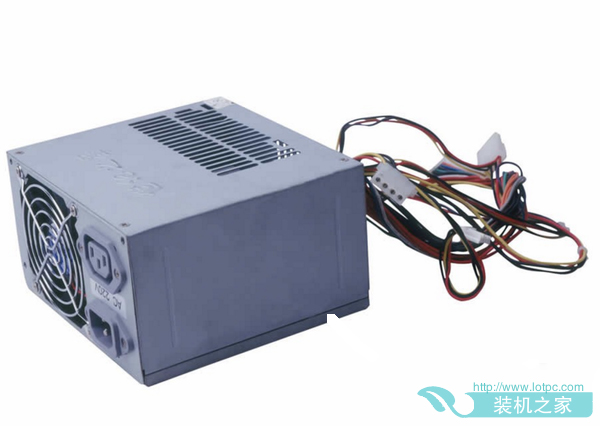

AT

  從286時代開始，AT電源就一直是PC的標準配置，這一局面直到586時代才結束。功率方面AT電源功率比ATX電源要小，開機需要通過前端面板開關進行。

  AT電源的外形尺寸與目前流行的ATX電源相似，但主電源連接器與ATX電源不同。AT電源具有2個主板電源連接器（P8和P9），每個都有6個針腳將電源系統與主板連在一起。值得一提的是，當年P(guān)8和P9的設計并沒有完全標準化，只是因?yàn)镮BM最初是使用這種設計，所以才推廣開來。

獨特的P8/P9連接器

  所有使用P8/P9連接器的AT電源都要保證在安裝時使電源線纜的黑色電線（地線）靠在一起。此外，通常有一個卡環來防止它們與主板插針連接時接反，所以最重要的是使它們按正確的次序連接，而不遺漏任何一個插針，否則將造成電源通電時，主板和插在上面的所有部件受到災難性的損害。

  由于功率小、使用不便，AT電源已經屬于淘汰了的電源類型，目前已經很難見到使用AT電源的PC系統了。

ATX

ATX電源

  ATX電源目前最為流行電源規格，最早于1995年由Intel公司推出，目前的最新規范版本是ATX12V 2.31版。

  ATX電源對當時主電源連接器進行了重大的改進，它主要增加了3.3V和+5VSB兩路輸出電壓和一個PS-ON信號。利用+5VSB和PS-ON信號，就可以實現軟件關機、鍵盤開機、網絡遠程喚醒等功能。

熟悉的ATX電源線材標準

  在ATX12V 2.0版本之前是20針樣式連接器首先用于ATX外形規格的電源系統中，為了滿足大功率CPU的要求，ATX 12V對CPU供電的4PIN +12V電壓提高至+12.8V(+/-12%)，降低了MAIN CONNECT的+12V電流強度，簡單來說就是變成了20Pin+4Pin的配置。

  從增加輸出能力到增加散熱設置，再到支持當時的最新配件接口標準，ATX12V不斷發展著。目前是ATX12V 2.3版，將+12V1輸出能力提升而+12V2輸出能力下降，同時要求電源要有80%或以上的轉換效率，而且功率因數則需要大等于0.9，符合節能環保的要求。

SFX

SFX電源，比ATX小

  Intel于1997年12月推出了更小的Micro-ATX主板外形規格，同時也推出了一種與之配套的更小的SFX（Small Form Factor，小型外形規格）電源。從此以后，SFX電源陸續在許多新的小型PC中廣泛使用。目前，SFX規范的最新版本是SFX12V 3.0版。

  SFX電源是為包括有限數量硬件的小系統所特別設計的。它可提供稍小的持續電能和4檔電壓（+5V、+12V、-12V和+3.3V）。對于小的系統來說，這種容量的電源足夠了。SFX電源一般不提供-5V電壓，不過對于目前主板來說影響不大，畢竟-5V以及實用-5V的ISA插槽已經被淘汰。

  SFX主電源連接器和ATX一樣，畢竟兩者是兼容關系，所以玩家不需要擔心選擇SFX電源后擔心主板不兼容的問題。不過由于SFX電源數量少，集成度高，價格比ATX電源貴得多。

總結

  PC電源的發展過程中，出現過不少的標準，但是最終也化整為零，ATX電源成為了絕對的主流，只有小部分超級迷你平臺才實用SFX、TFX等電源。強如Intel，強推BTX電源也曾遭遇滑鐵盧。可見，在國際化標準面前，任何脫離標準的做法還是會被摒棄的。
