相信不少用戶只知道顯示器，不過對于顯示器背光來說，很少有人了解。下面武林網分享一下關于顯示器背光的那些事！

有了背光，LCD顯示器才能“燦爛”

  說背光是LCD顯示器的“陽光”一點也不為過，因為如果沒有背光，LCD顯示器根本就無法顯示，這是為什么？我們還得從源頭說起。LCD顯示器最重要的部分自然是那塊液晶屏，咱們看到的畫面都得通過它來呈現的。可是要在液晶屏上顯示畫面可不是僅僅將信號輸入到液晶屏上這么簡單，為什么？因為組成液晶屏的液晶分子自身是不會發光的。所以在沒有外部光源的情況下，我們再怎么“命令”它，也是看不到畫面的。

  這下你應該猜到顯示器背光的作用了吧？沒錯，背光正是“點亮”LCD顯示器的關鍵。我們不妨將液晶分子想象成一排百葉窗(其實液晶分子的變化更復雜，這里把它比喻成百葉窗，是為了大家能更好地理解)，顯示器背光則位于這組“百葉窗”的背后，就像窗外的太陽。當“陽光”射向“百葉窗”，在驅動電路的“指揮”下，“百葉窗”上這些細小的液晶分子執行著“打開”或“關閉”的動作(控制著液晶分子的偏轉角度)，從而使“陽光”能完全或者部分透出來(使光線的透出方向不同，以達到影響亮度的作用)，從而在屏幕上呈現出不同的黑白灰階層次，這樣我們就能看到具備層次感的畫面了。

PS：背光

  根據現代漢語詞典上的解釋，背光的意思是“光直接照射不到”或者“躲避光線的直接照射”。而在電子工業中，背光的含義卻恰恰與其詞義相反—它代表背后的光源，是一種照明的形式。背光最常出現的地方是在LCD顯示器上，而其光源類型也并不是統一的。

太陽只有一個，顯示器背光不止一種

  天上的太陽只有一個，但LCD顯示器背光的光源卻并不是統一的，光是我們經常聽到的就有CCFL背光LCD顯示器和LED背光LCD顯示器，另外還有OLED自發光顯示器。OLED自發光顯示器作為未來的發展趨勢，目前離普通消費者還很遙遠，這里就不多做介紹。咱們還是重點來看看常見的CCFL背光顯示器和LED背光顯示器。

CCFL背光

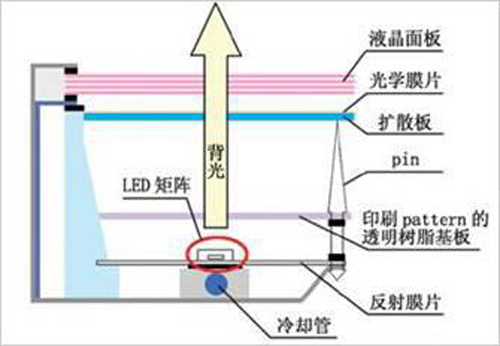

直下式LED背光

  不同的顯示器背光，其不同點主要在于采用了不同的光源。在數年前，CCFL是LCD顯示器上應用范圍最廣的背光源，你或許曾聽過冷陰極熒光燈，那就是指的CCFL。技術成熟、成本相對低廉是CCFL背光的主要優點，但它同時也有著一些先天不足，比如工藝不夠綠色(含汞等對環境有害的物質)、發光效率一般(不夠省電)。而現如今，早已是LED的天下，市面上的顯示器基本都是以LED為主，此外還有一些新型的量子點背光。

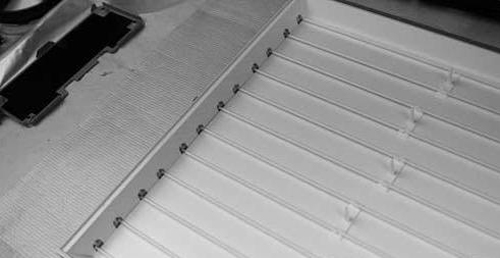

側入式LED背光

  CCFL的這些不足，正好給了LED機會。綠色(不含汞)、發光效率高(省電)、體積小且出光方向性好都是LED背光的特點。不過我們可要留意了，因為在LED家族中，又分成了兩兄弟—大哥三原色RGB-LED背光和弟弟白光LED背光，它們可是“胖瘦不一”、“長相各異”。說它們“胖瘦不一”是因為三原色RGB-LED背光為直下式光源，簡單來說就是與屏幕平行，需要單獨的調光電路和更好的散熱結構，這也在一定程度上導致它的結構復雜，難以做到輕薄化；而白光LED背光正好相反，它一般排列在導光板的側面，為側邊式光源。由于光源位于機身一側，因此具有不增加機體厚度的特點，所以采用白光LED背光的LCD顯示器能做得非常輕薄。“長相各異”也很好理解。三原色RGB-LED背光是由多個RGB三原色發光管組成一個小的單位，因此每個單元中的原色點都可以獨立調整，搭配上更好的驅動電路，三原色RGB-LED背光能夠實現更寬泛的色域范圍；而整合了黃磷涂層的白光LED背光，則只能提供與CCFL背光相同水平的，72%左右的NTSC色域范圍，因此采用白光LED背光的顯示器所呈現的畫面自然就沒有采用三原色RGB-LED背光的顯示器那么鮮艷動人了。

PS：LED背光顯示器不等于LED顯示器

  現在很多LED電視，但你知道LED背光顯示器和LED顯示器或LED電視機有什么區別嗎？其實LED背光顯示器，本質上仍然是LCD顯示器，只是它采用了LED作為背光源。而LED顯示器則是直接以LED作為像素發光元件的顯示器，組成陣列的LED直接發出紅，綠，藍三色的光線，進而形成彩色畫面。我們經常可以在廣場、體育館等場所看到LED顯示屏，它目前也主要應用于室內外大屏幕顯示。所以LED背光顯示器和LED顯示器是完全不同的兩個概念，而所謂的LED電視機其實都是LED背光電視機。

背光源=背光？沒這么簡單

  有了CCFL、LED這些背光源，是不是把它們安放在液晶屏后就可以了？沒這么簡單，想想看，我們看到顯示屏所顯示的畫面，亮度是不是很均勻？但是CCFL，LED一個是線光源，一個是點光源，總的來說發出的光都是比較散的，這樣直接把它們發出的光投射到液晶面板上，那豈不是會出現一些地方亮，一些地方暗的情況？所以，顯示器背光可不是只有背光源，還有導光板、反射板等多個組件，它們的作用正是將背光源發出的這些發散的光線轉換成均勻的面光源。

光LED背光顯示器背光部分結構示意圖

  下面讓我們來看看它們是如何將“點”、“線”收集起來，改造成為“面”的。導光板是其中的得力干將，它是和屏幕差不多大小的光學級亞克力板材，上面有導光點，大部分的光線都通過它形成均勻的面光。當然，導光板的能力畢竟有限，總有一些“淘氣”的光線會想跑出去，這時就需要反射板把它們“抓”回來，再次反射回導光板中，這樣就能提高光源的利用率。經過它們的努力，背光源發出的光線就可以形成亮度均勻并垂直射出的面光了。

  CCFL背光的壽命在8000小時～100000小時之間，一般CCFL背光顯示器的壽命在50000小時，而LED背光的壽命普遍在100000小時以上；普通CCFL背光與白光LED背光顯示器的NTSC色域范圍在70%左右，三原色RGB-LED背光顯示器的NTSC色域范圍普遍在100%以上。
