機箱風扇主要的作用就是輔助電腦主機散熱，通過幾個風扇合理的布置電腦主機內部風道，快速吸入外部冷空氣，并快速將主機內部熱量排出，達到有效降低主機內部硬件溫度。那么機箱風扇如何安裝利于散熱？下面武林網曉龍分享一下機箱風扇安裝方法+安裝方向圖解教程，并科普一下1-5個機箱風扇如何合理布置風道，來看看吧。

機箱風扇安裝方法+安裝方向圖解教程

一、機箱風扇進風與出風方向

很多用戶總是會咨詢我這樣的問題，機箱風扇哪面是進風，哪面是出風，其實最簡單實在的方法就是將風扇通電用手感受一下就知道了。當然機箱風扇也是有正反面的，機箱風扇正面為進風，而機箱風扇反面為出風，如下圖所示。

機箱風扇安裝正反面

機箱風扇安裝方向圖解

二、機箱風扇安裝教程

例如我們準備在機箱后面靠近CPU的那個風扇位置來安裝機箱風扇，這個風扇位置無疑是需要出風的，將機箱內部熱量排出。首先我們將機箱風扇拿起來，機箱風扇背面為出風，從機箱內部進行安裝，對準機箱風扇位置四個孔位。

機箱專用的螺絲，一般是購買機箱風扇附送的，螺絲不要搞錯了，如下圖所示。

使用機箱專用的螺絲在外側進行固定。

這時候風扇已經固定好了，但是風扇是需要供電的，我們需要連接風扇的供電線。

機箱風扇怎么接線？

風扇的接口類型比較多，常見的例如4PIN供電接口、3PIN供電接口，D型供電接口、5V 3PIN接口等。如果風扇支持多種供電接口，我們只需要連接一個供電接口就可以了。這里我們先以4PIN供電接口為例，這種接口是主要插到主板上或者風扇集線器上，如下圖所示。

4PIN供電接口、3PIN供電接口接法：

注意：風扇4PIN供電接口代表支持PWM溫控調速，3PIN供電接口不支持PWM溫控調速而已，兩者接法完全相同，也是插到“CHA_FAN”或者“SYS_FAN”，就不一一演示了。

我們找到主板上標有“CHA_FAN”或者“SYS_FAN”的英文字母，均可以插機箱風扇的供電插座，將4PIN供電接口直接插上去就可以了，有防呆設計，所以插反了是插進去的，如下圖所示。

再次注明：3PIN供電接口插法與4PIN供電接口是相同的，也是插到“CHA_FAN”或者“SYS_FAN”，只不過支持PWM溫控調速。

PWM風扇集線器使用方法

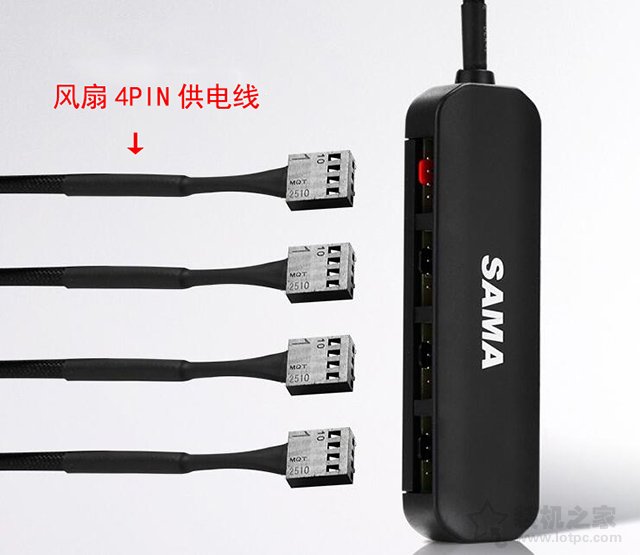

如果風扇比較多，主板上沒有更多的“CHA_FAN”或者“SYS_FAN”之類的風扇插座，需要購買一款PWM風扇集線器（支持4PIN和3PIN供電接口），PWM風扇集線器插法也十分簡單。將機箱風扇的4PIN供電接口逐一插到PWM風扇集線器上，有幾個風扇就插幾個，如下的PWM風扇集線器最多只能支持插4個機箱風扇。

我們將PWM風扇集線器的4針供電線插入“CHA_FAN”或者“SYS_FAN”插座上即可。

D型供電接口的風扇接法：

可能我們購買的風扇還有可能是D型供電接口（大4PIN），D型供電接口不支持PWM智能調速的，需要連接到電源上的D型供電接口上，多風扇的情況下還可以實現串聯。

D型供電接口的風扇接法

D型供電接口的機箱風扇，如果多風扇的情況下，還可以串聯連接起來，如下圖所示。

如果您是5V 3針接口，那么就可以連接到主板上的5V 3針插座上（如下圖左邊白色插座），而右邊就是12V 4針插座，兩者是不能互相通用的，在主板上插針會有電壓標識，也可以直接看到是幾針的。3針帶來的光效可以通過編程讓不同的燈組顯示不同的顏色變幻，支持神光同步。而4針的接口為12V供電，4針帶來的光效是讓LED燈都顯示相同的光效。

購買5V 3針風扇或者12V 4針機箱風扇，一定要確保主板是支持5V 3針或者12V 4針插座的，否則買了也是白買。通常主板上就算有5V 3針插座，也可能只有一個，所以風扇數量比較多必須要購買集線器進行連接，例如您風扇是5V 3針的，需要看下集線器是否支持5V 3針風扇接口。

機箱安裝風扇最佳位置如下：

安裝1個風扇時，安裝機箱后方出風風扇效果最佳，尤其是CPU溫度，降低最為明顯。

安裝2個風扇時，安裝1個后方出風風扇和1個前方進風風扇，降溫最明顯，達到了不錯的散熱效果，前吸冷風后排熱風。

安裝3個風扇時，安裝1個后方出風風扇和2個前方進風風扇，降溫效果最佳。

安裝4個風扇時，安裝1個后方出風風扇和2個前方進風風扇以及1個上方出風風扇，相比3個風扇（前2后1）的時候降溫幅度已經很小了。

安裝5個風扇時，就是在機箱底部增加了一個風扇，對CPU溫度幾乎沒有影響，但是能夠稍微降低了顯卡的溫度，只有1-2度。

機箱風道最佳布置圖解：

機箱風道最佳布置圖解

以上就是武林網分享的機箱風扇安裝方法+安裝方向圖解教程，一般來說，如果只是為了散熱，而不是單純的為了機箱增加更多的燈效，個人建議1-3個風扇即可，更多的風扇效果已經不是太明顯了，并且還會為電腦主機帶來更大的噪音，希望文本能夠幫助到大家。
